INDIGO AV Mixer
Benutzerhandbuch
19
Videoanschlüsse
3.4 Videoanschlüsse
Der INDIGO AV Mixer besitzt verschiedene analoge und digitale
Videoein- und -ausgänge. Über das optionale HiRes-Board können Sie
auch HD-Eingänge und -Ausgänge sowie interne hoch- und
heruntergerechnete Signale nutzen.
3.4.1 Videoeingänge – Übersicht
Die folgende Abbildung zeigt die Videoeingänge des INDIGO AV
Mixer
s:

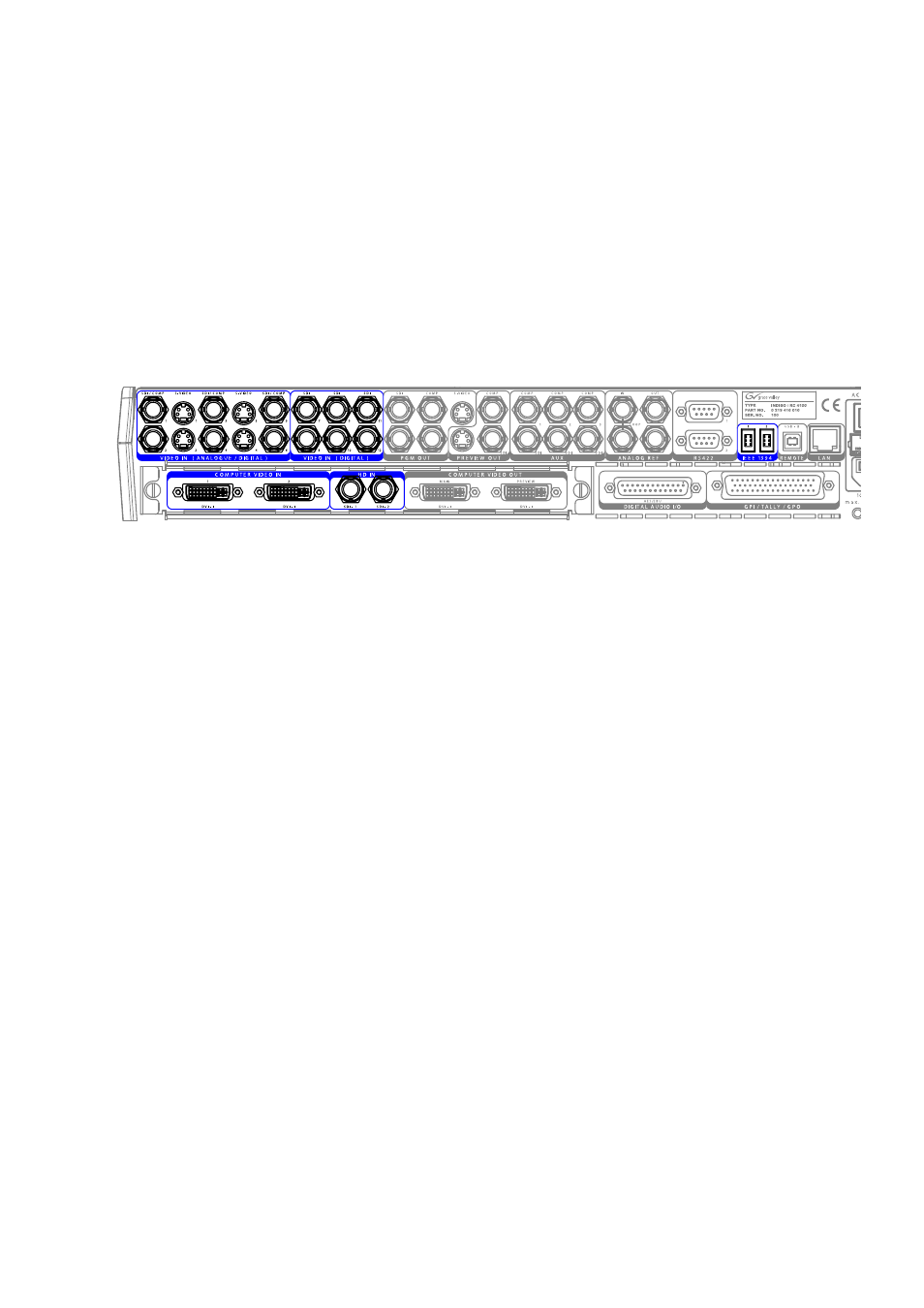

Abbildung 5. Videoeingänge
3.4.2 Videoeingänge
Der INDIGO AV Mixer besitzt verschiedene analoge und digitale
Videoeingänge.
Hinweis
Das System bietet eine automatische Framesynchronisierungsfunktion für
alle Videoeingänge. Es besteht also keine Notwendigkeit für Genlocking.
Die folgenden Eingänge sind verfügbar:
•
12 SDI-Eingänge, von denen die ersten sechs auch analoge Formate
unterstützen
Unterstützte analoge Formate:
•
PAL B, G, H, I, M, N; Pal 60
•
NTSC, NTSC M, NTSC 4.43
Unterstützte digitale Formate:
•
ITU-R-656 (SMPTE 259M-1997) mit eingebettetem Audio (SMPTE
272M-1994)
•
6 CVBS- (Composite-)Eingänge
Hinweis
Die CVBS-Eingänge verwenden die Anschlüsse gemeinsam mit den ersten
sechs SDI-Eingängen.
•
4 S-Video-Eingänge, identisch mit den ersten vier SDI-Eingängen
•
2 IEEE 1394- (Firewire-)Eingänge
