Analoge Referenzanschlüsse (Analog Ref)
3.5 Analoge Referenzanschlüsse (Analog Ref)
Die Gruppe ANALOG REF bietet zwei Black Burst-Ausgänge zum
Synchronisieren externer Geräte, d. h., der INDIGO AV Mixer kann als
Synchronisierungsgenerator für das restliche Produktionssystem
verwendet werden.
Darüber hinaus bietet die Gruppe einen Black Burst-Eingang mit einem
Durchschleifanschluss (LOOP), über den der INDIGO AV Mixer mit
einem externen Referenzsignal synchronisiert werden kann.
Verwenden Sie einen Abschlusswiderstand von 75 Ohm, wenn Sie eine
Signalquelle anschließen, aber nicht durchschleifen.
Hinweis Die Analog Ref-Anschlüsse können nicht als Ein- oder Ausgänge für
Videosignale verwendet werden.

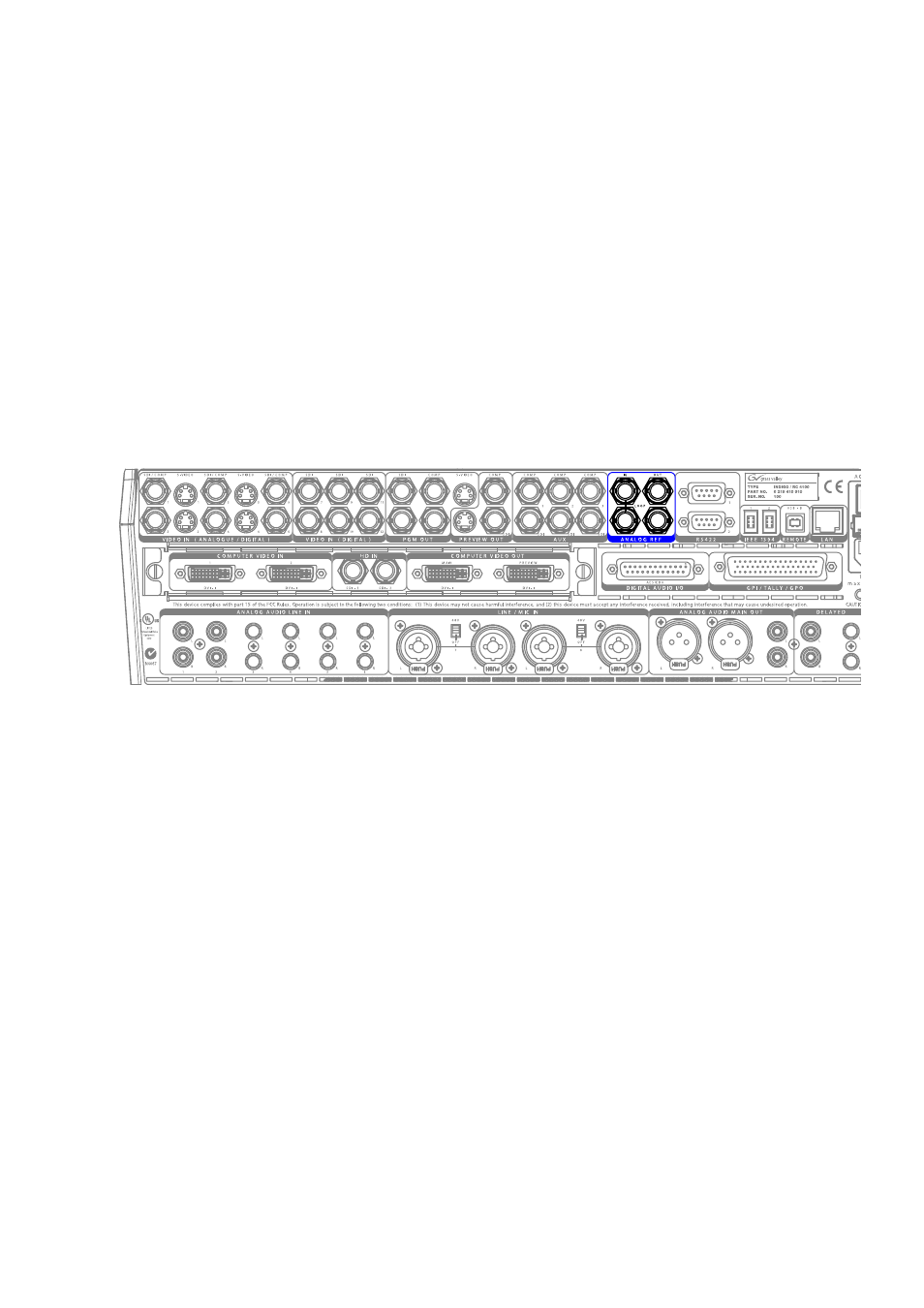

Abbildung 7. Analog Ref-Anschlüsse
