HEIDENHAIN CNC-PILOT 4290
19
2.2.2 K
o
n
tur
e
n
YZ-Ebene (Dr
aufsich
t)

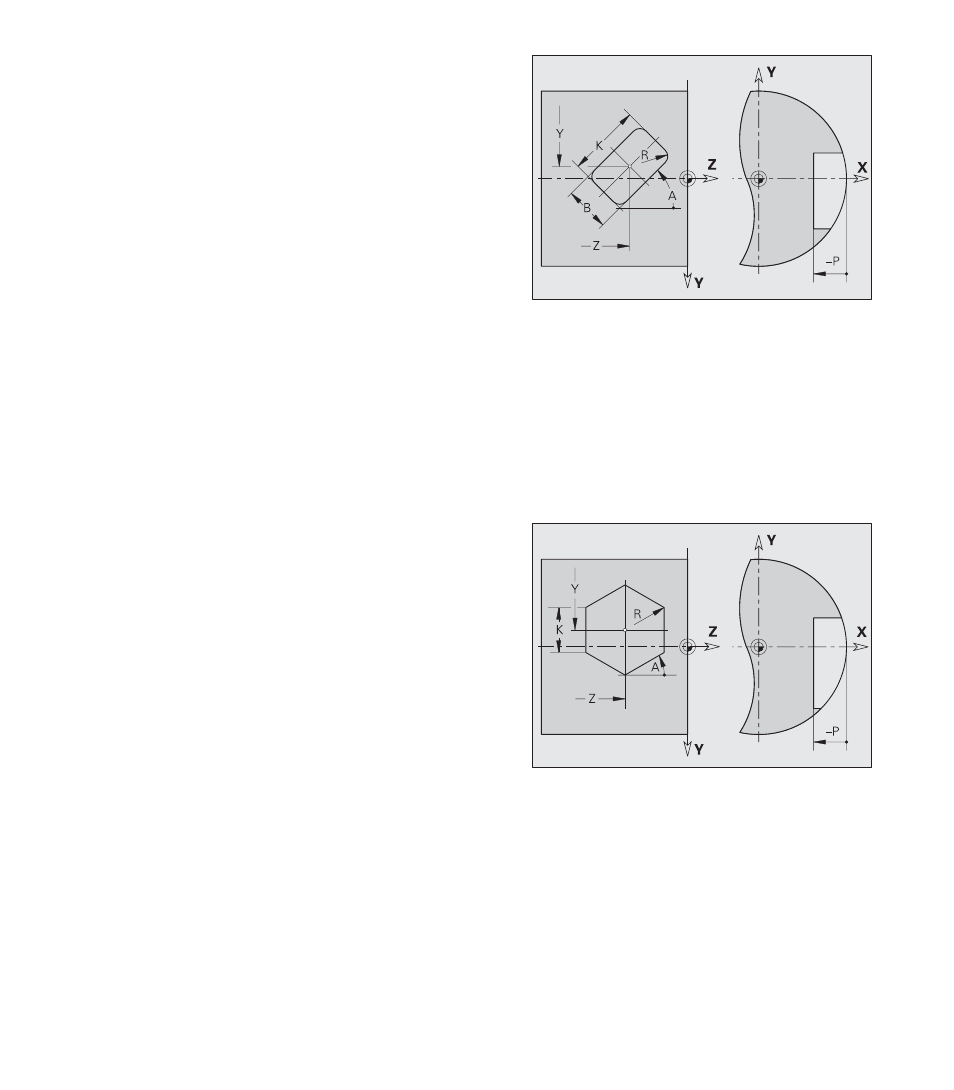

Rechteck G385-Geo
G385 definiert ein Rechteck in der YZ-Ebene.
Parameter
Y, Z:
Mittelpunkt des Rechtecks
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ aus G385 überschreibt „X“ aus Abschnittskennung
K:
Länge des Rechtecks
B:
(Höhe) Breite des Rechtecks
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
A:
Winkel Längsachse des Rechtecks (Bezug: positive Z-Achse)
– default: 0°
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308
Regelmäßiges Vieleck G387-Geo
G387 definiert ein regelmäßiges Vieleck in der YZ-Ebene.
Parameter
Y, Z:
Mittelpunkt des Vielecks
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ aus G387 überschreibt „X“ aus Abschnittskennung
K:
Kantenlänge
■
K>0: Kantenlänge
■
K<0: Innendurchmesser
A:
Winkel einer Vieleckseite (Bezug: positive Z-Achse) – de-
fault: 0°
R:
Fase/Verrundung – default: 0
■
R>0: Radius der Rundung
■
R<0: Breite der Fase
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308
Q:
Anzahl der Kanten (Q ‡ 3)
