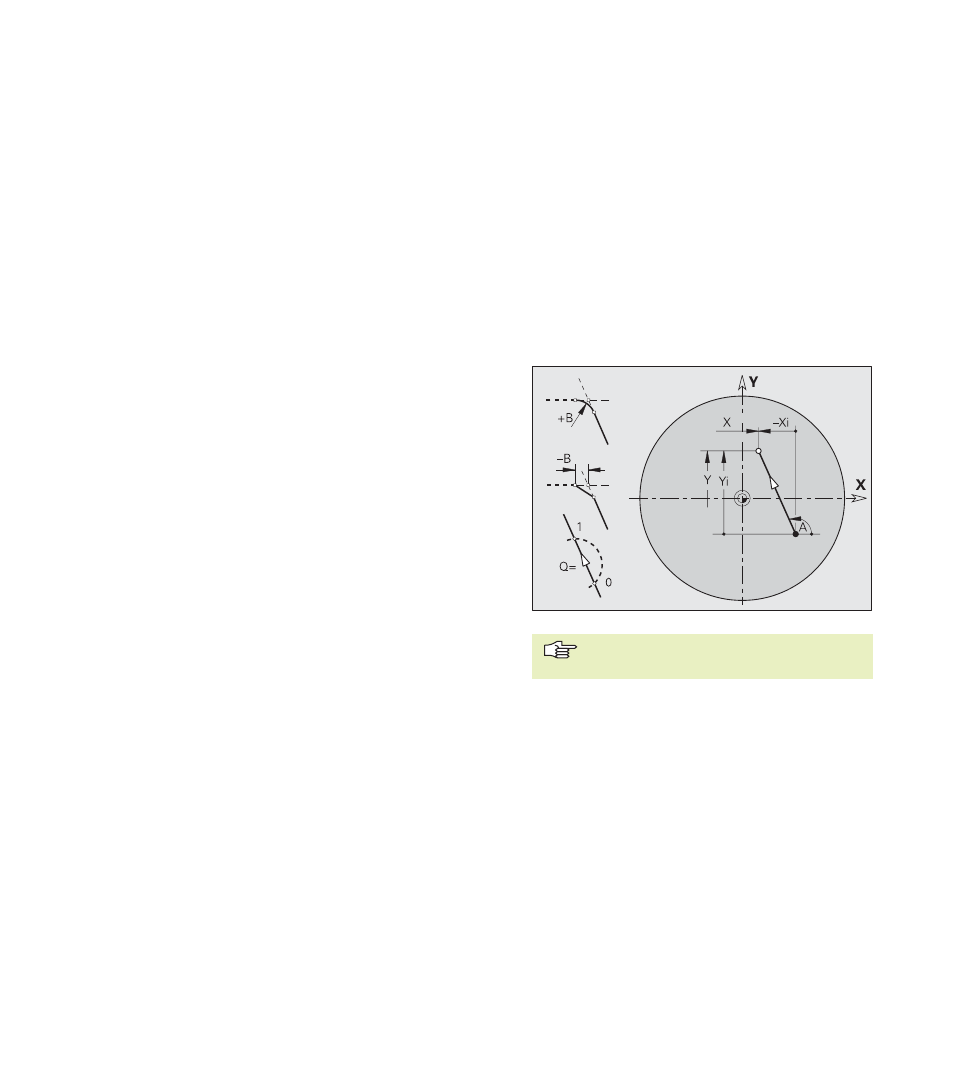

Strecke G171-Geo
G171 definiert eine Strecke in einer Kontur der XY-Ebene.
„Fase/Verrundung B“ definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt des
Konturelements, wenn Sie eine Fase/Verrundung angeben.
„Schnittpunktauswahl Q“ bestimmt den Endpunkt, wenn die Strek-
ke einen Kreisbogen schneidet und der Endpunkt nicht definiert ist.
Parameter
X,Y:
Endpunkt (X Radiusmaß)
A:
Winkel zur positiven X-Achse
B:
Fase/Verrundung
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
Q:
Schnittpunktauswahl – default: 0
■
Q=0: naher Schnittpunkt
■
Q=1: entfernter Schnittpunkt
2.2.1 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)
2.2
G-Funktionen zur Kontur-
beschreibung
2.2.1 Konturen XY-Ebene (Stirn- und Rückseite)
Startpunkt Kontur G170-Geo
G170 definiert den Anfangspunkt einer Kontur in der XY-Ebene.
Parameter
X,Y:
Anfangspunkt Kontur (X Radiusmaß)
Programmierung X, Y: absolut, inkre-
mental, selbsthaltend oder „?“
