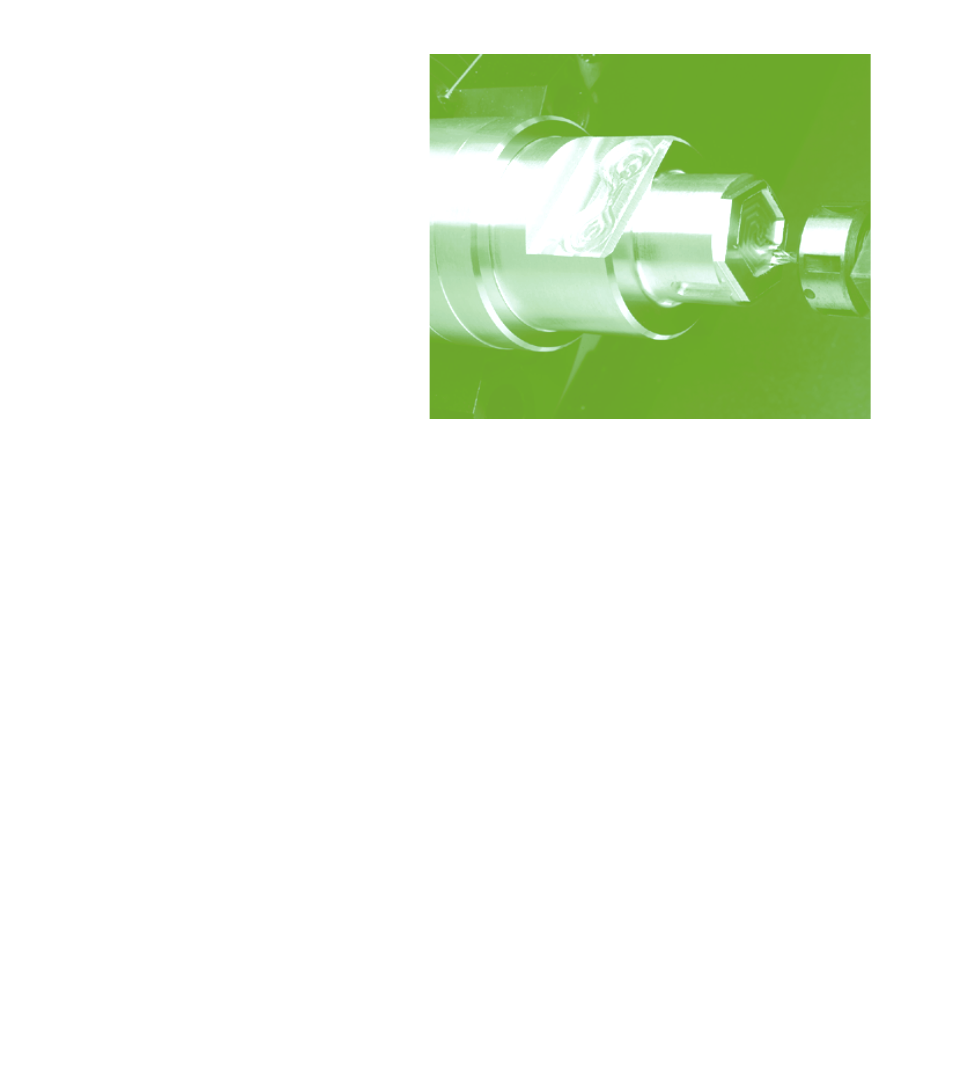

Die Y-Achse
Mit der Y-Achse können Sie Bohr- und Fräsbearbei-
tungen auf der Stirn- und Rückseite sowie auf der
Mantelfläche realisieren
Bei Einsatz der Y-Achse interpolieren zwei Achsen
linear oder zirkular in der vorgegebenen Bearbei-
tungsebene, während die dritte Achse linear inter-
poliert. Damit können zum Beispiel Nuten oder Ta-
schen mit ebenen Grundflächen und senkrechten
Nutenrändern gefertigt werden. Durch die Vorgabe
des Spindelwinkels bestimmen Sie die Lage der
Fräskontur auf dem Werkstück.
Der CNC PILOT unterstützt die NC-Programmerstel-
lung mit der Y-Achse in:
■
DIN PLUS
■
TURN PLUS Konturdefinition
■
TURN PLUS Arbeitsplanerstellung
Die Trennung von Konturbeschreibung und „Bear-
beitung“ gilt auch für Fräsarbeiten mit der Y-Achse.
Die Konturnachführung wird bei Fräsbearbeitungen
nicht durchgeführt.
Konturen der Y-Achse werden mit Schlüsselworten
(Abschnittskennungen) gekennzeichnet.
Die grafische Simulation zeigt die Fräsbearbeitung
in den bekannten Dreh-, Stirn- und Mantelfenstern
und zusätzlich in der „Seitenansicht (YZ)“.
