Y-Achse
52

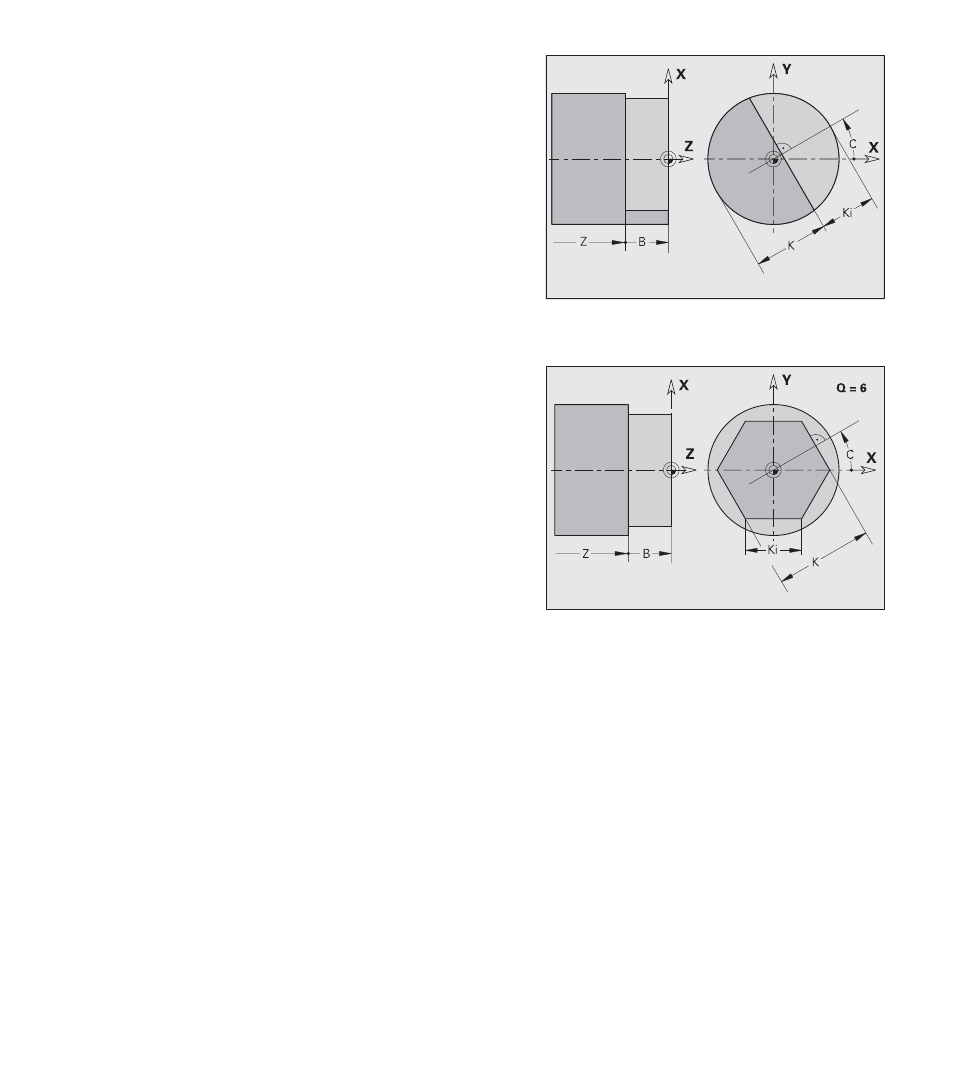

Mehrkantflächen
Parameter
Q:
Flächenanzahl (Q ‡ 2)
K:
SW Schlüsselweite (Innenkreisdurchmesser)
Ki:
Kantenlänge
B:
Breite (Bezug: Referenzkante Z)
■
B<0: Fläche geht in negative Z-Richtung
■
B>0: Fläche geht in positive Z-Richtung
4.1
.2 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)
Einzelfläche
Parameter
Ki:
Tiefe (zu fräsendes Material)
K:
Restdicke (bleibendes Material)
B:
Breite (Bezug: Referenzkante Z)
■
B<0: Fläche geht in negative Z-Richtung
■
B>0: Fläche geht in positive Z-Richtung
