.7 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

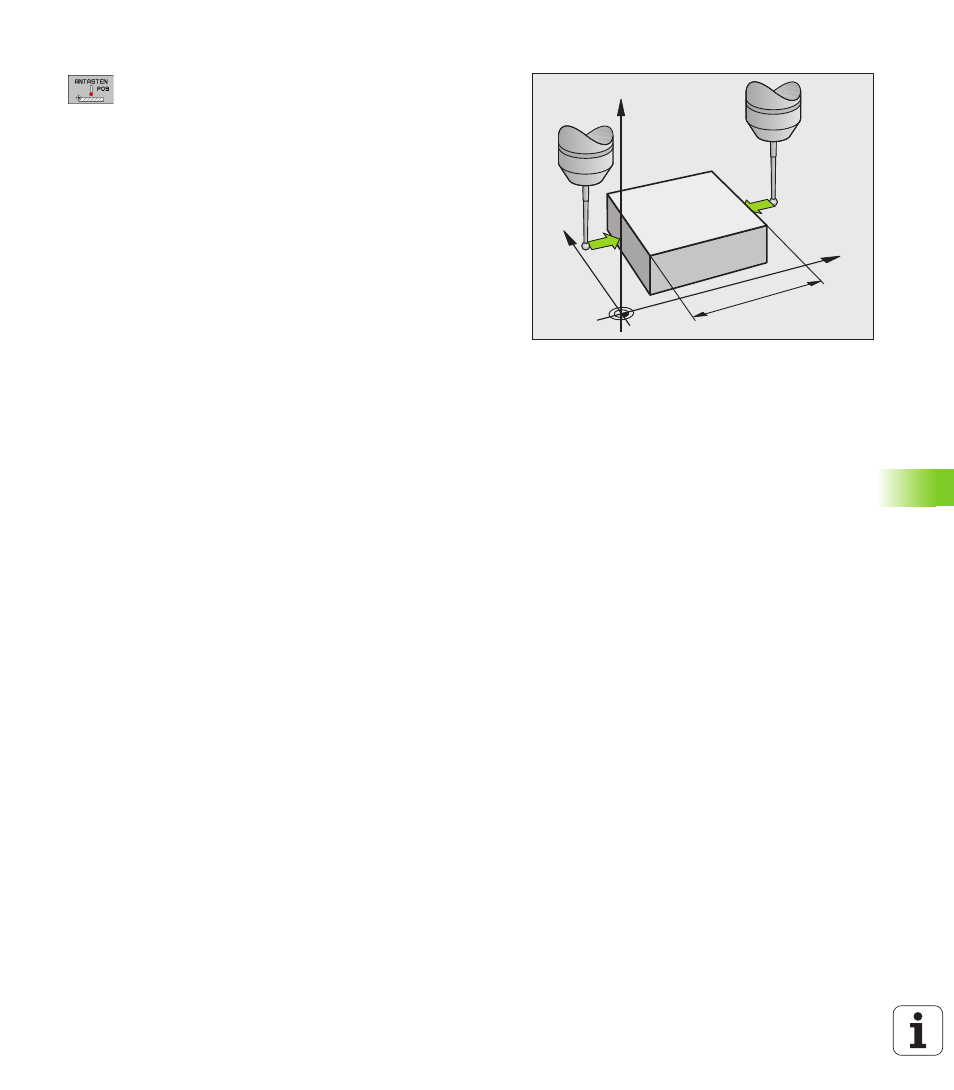

Werkstückmaße bestimmen
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
Antastrichtung über Softkey wählen
Antasten: Externe START-Taste drücken
Als Bezugspunkt angezeigten Wert notieren (nur, falls
vorher gesetzter Bezugspunkt wirksam bleibt)
Bezugspunkt: „0“ eingeben
Dialog abbrechen: Taste END drücken
Antastfunktion erneut wählen: Softkey ANTASTEN
POS drücken
Tastsystem in die Nähe des zweiten Antastpunkts B
positionieren
Antastrichtung über Softkey wählen: Gleiche Achse,
jedoch entgegengesetzte Richtung wie beim ersten
Antasten.
Antasten: Externe START-Taste drücken
In der Anzeige Bezugspunkt steht der Abstand zwischen den beiden
Punkten auf der Koordinatenachse.
Positionsanzeige wieder auf Werte vor der Längenmessung setzen
Antastfunktion wählen: Softkey ANTASTEN POS drücken
Ersten Antastpunkt erneut antasten
Bezugspunkt auf notierten Wert setzen
Dialog abbrechen: Taste END drücken
