HEIDENHAIN TNC 128 405
16.7 RUECKW
AER
T
S-SENKEN (Zyklus 204)

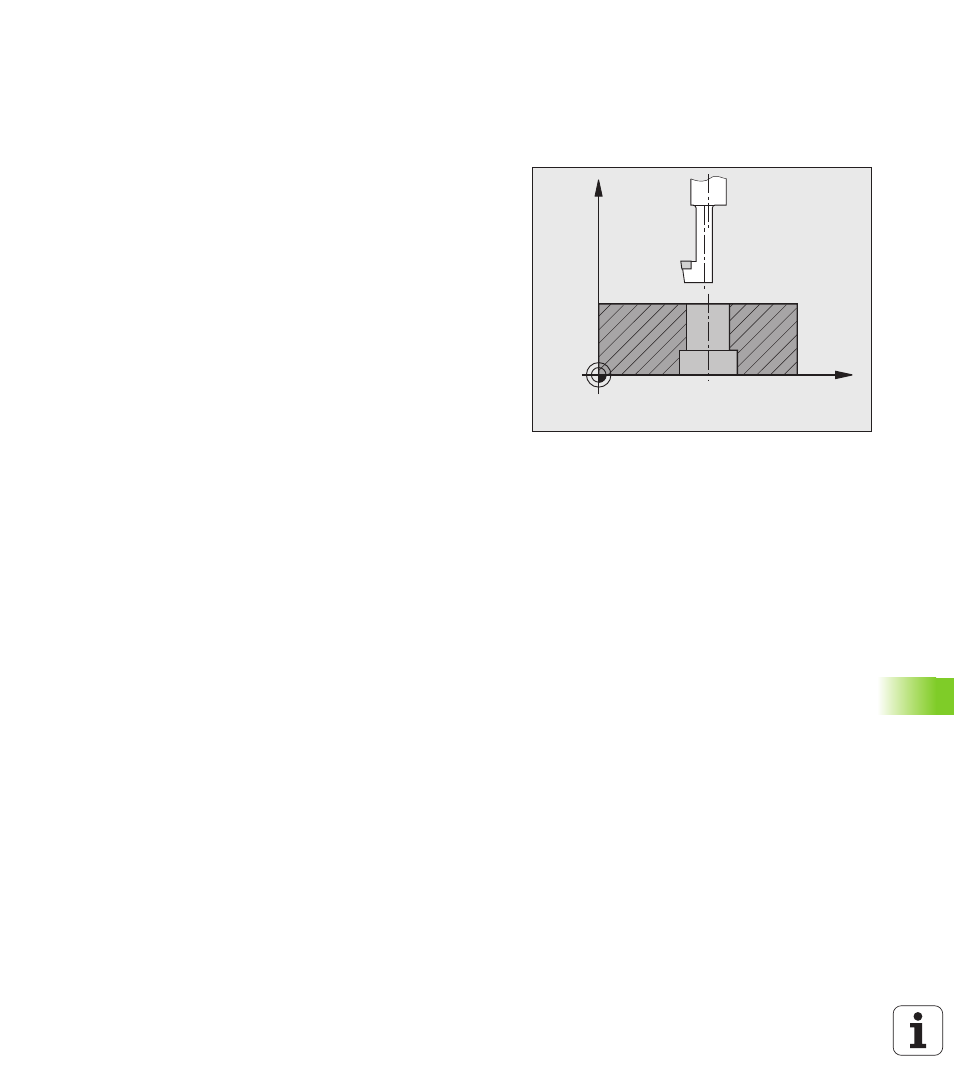

16.7 RUECKWAERTS-SENKEN
(Zyklus 204)
Zyklusablauf
Mit diesem Zyklus stellen Sie Senkungen her, die sich auf der
Werkstück-Unterseite befinden.
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Dort führt die TNC eine Spindel-Orientierung auf die 0°-Position
durch und versetzt das Werkzeug um das Exzentermaß
3 Anschließend taucht das Werkzeug mit dem Vorschub
Vorpositionieren in die vorgebohrte Bohrung ein, bis die Schneide
im Sicherheits-Abstand unterhalb der Werkstück-Unterkante steht
4 Die TNC fährt jetzt das Werkzeug wieder auf Bohrungsmitte,
schaltet die Spindel und ggf. das Kühlmittel ein und fährt dann mit
dem Vorschub Senken auf die eingegebene Tiefe Senkung
5 Falls eingegeben, verweilt das Werkzeug am Senkungsgrund und
fährt anschließend wieder aus der Bohrung heraus, führt eine
Spindelorientierung durch und versetzt erneut um das
Exzentermaß
6 Anschließend fährt die TNC das Werkzeug im Vorschub
Vorpositionieren auf den Sicherheits-Abstand und von dort – falls
eingegeben – mit FMAX auf den 2. Sicherheits-Abstand.
X
Z
