HEIDENHAIN TNC 128

59

2.2 Bildsc

hir

m

und Bedienf

e

ld

Bedienfeld

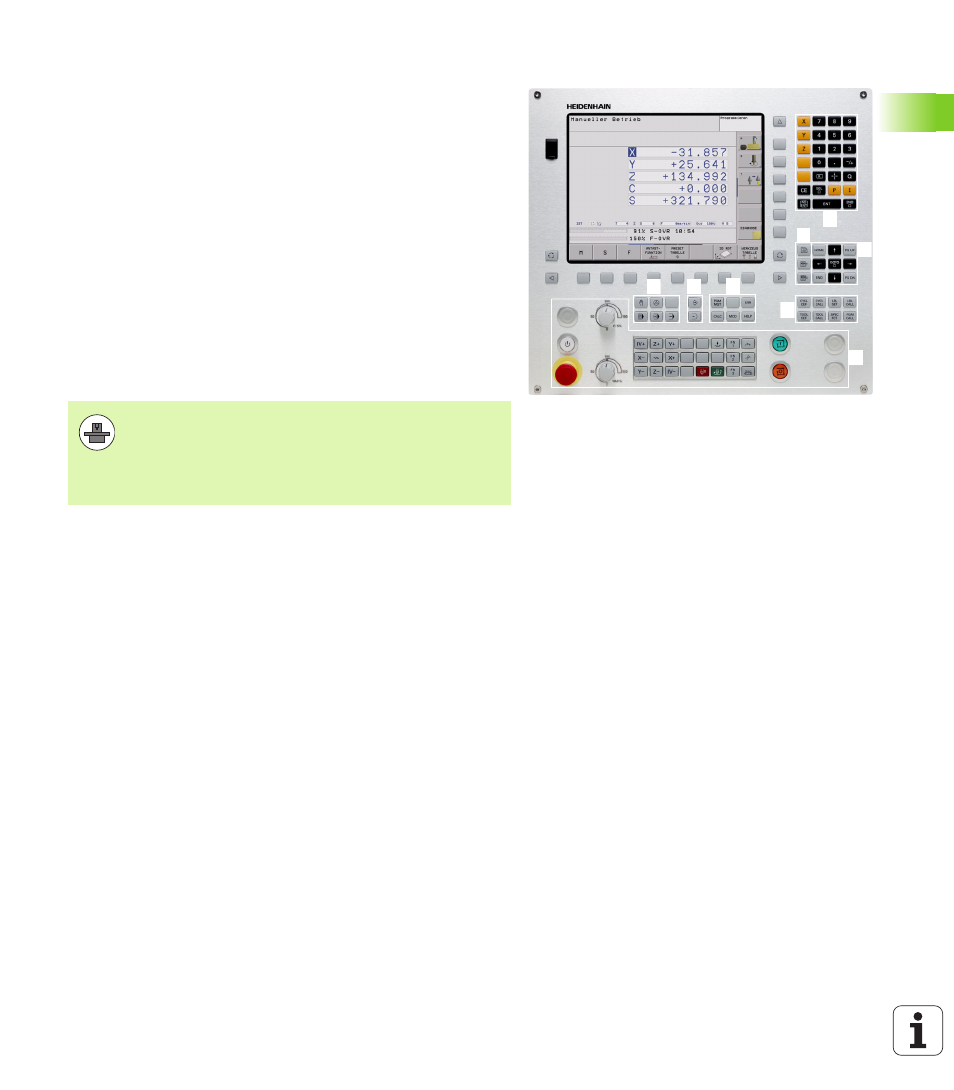

Die TNC 128 wird mit einem integriertem Bedienfeld geliefert. Die
Abbildung rechts oben zeigt die Bedienelemente des Bedienfeldes:

Die Funktionen der einzelnen Tasten sind auf der ersten
Umschlagsseite zusammengefasst.

1

7

5

1

3

2

4

6

8

1

Datei-Verwaltung

Taschenrechner

MOD-Funktion

HELP-Funktion

2

Programmier-Betriebsarten

3

Maschinen-Betriebsarten

4

Eröffnen der Programmier-Dialoge

5

Pfeil-Tasten und Sprunganweisung GOTO

6

Zahleneingabe und Achswahl

7

Navigationstasten

8

Maschinen-Bedienfeld

Die Tasten des Maschinen-Bedienfeldes sind mit
maschinenabhängigen Funktionen belegt. Beachten Sie
Ihr Maschinenhandbuch.

Externe Tasten, wie z.B. NC-START oder NC-STOPP, sind
in Ihrem Maschinenhandbuch beschrieben.
