15.6 PUNKTEMUS
TER A
U
F LINIEN (Zyklus 221)
Zyklusparameter
 Startpunkt 1. Achse Q225 (absolut): Koordinate des
Startpunktes in der Hauptachse der Bearbeitungs-
ebene
 Startpunkt 2. Achse Q226 (absolut): Koordinate des
Startpunktes in der Nebenachse der
Bearbeitungsebene
 Abstand 1. Achse Q237 (inkremental): Abstand der
einzelnen Punkte auf der Zeile
 Abstand 2. Achse Q238 (inkremental): Abstand der
einzelnen Zeilen voneinander
 Anzahl Spalten Q242: Anzahl der Bearbeitungen auf
der Zeile
 Anzahl Zeilen Q243: Anzahl der Zeilen
 Drehlage Q224 (absolut): Winkel, um den das
gesamte Anordnungsbild gedreht wird; das
Drehzentrum liegt im Startpunkt
 Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
 Fahren auf sichere Höhe Q301: Festlegen, wie das
Werkzeug zwischen den Bearbeitungen verfahren
soll:
0: Zwischen den Bearbeitungen auf Sicherheits-
Abstand verfahren
1: Zwischen den Bearbeitungen auf 2. Sicherheits-
Abstand verfahren
Beispiel: NC-Sätze

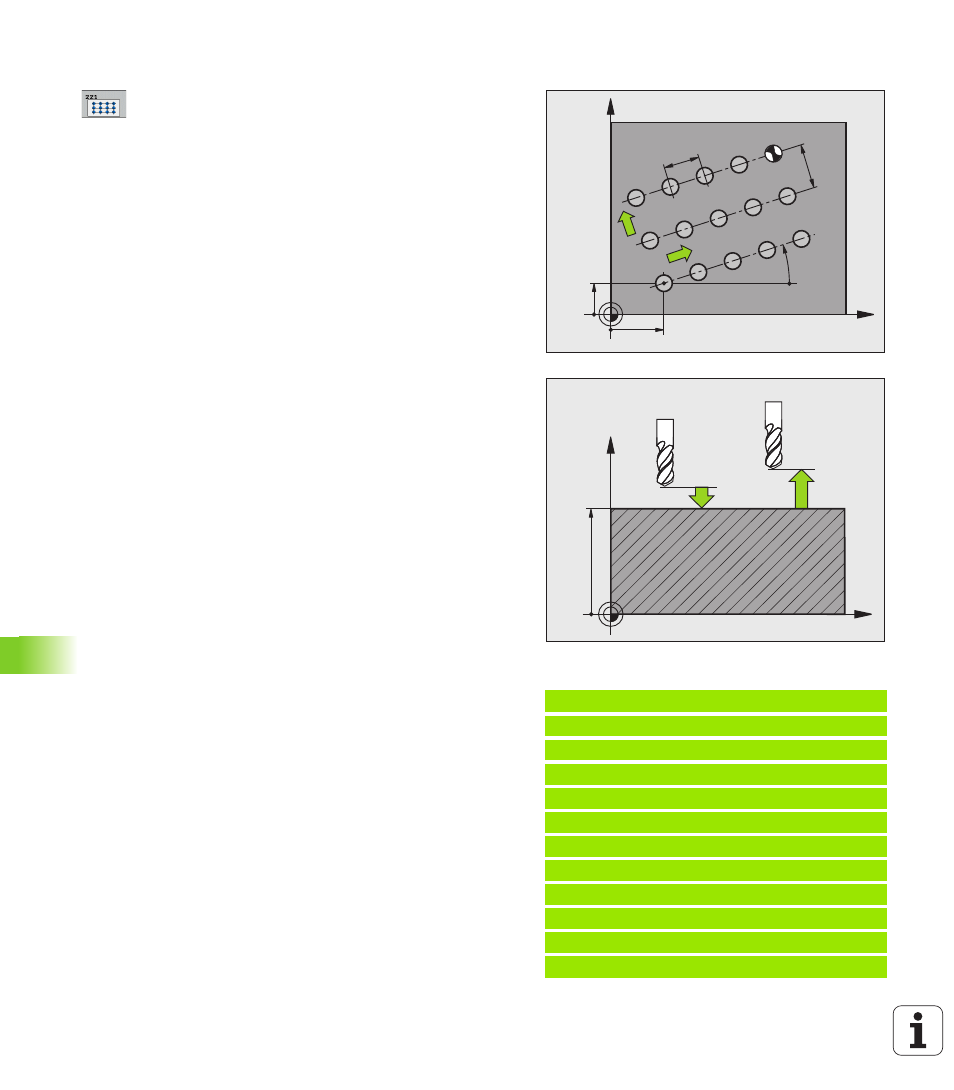

54 CYCL DEF 221 MUSTER LINIEN
Q225=+15 ;STARTPUNKT 1. ACHSE
Q226=+15 ;STARTPUNKT 2. ACHSE
Q237=+10 ;ABSTAND 1. ACHSE
Q238=+8 ;ABSTAND 2. ACHSE
Q242=6 ;ANZAHL SPALTEN
Q243=4 ;ANZAHL ZEILEN
Q224=+15 ;DREHLAGE
Q200=2 ;SICHERHEITS-ABST.
Q203=+30 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q301=1 ;FAHREN AUF S. HOEHE
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
