Bohrzyklen

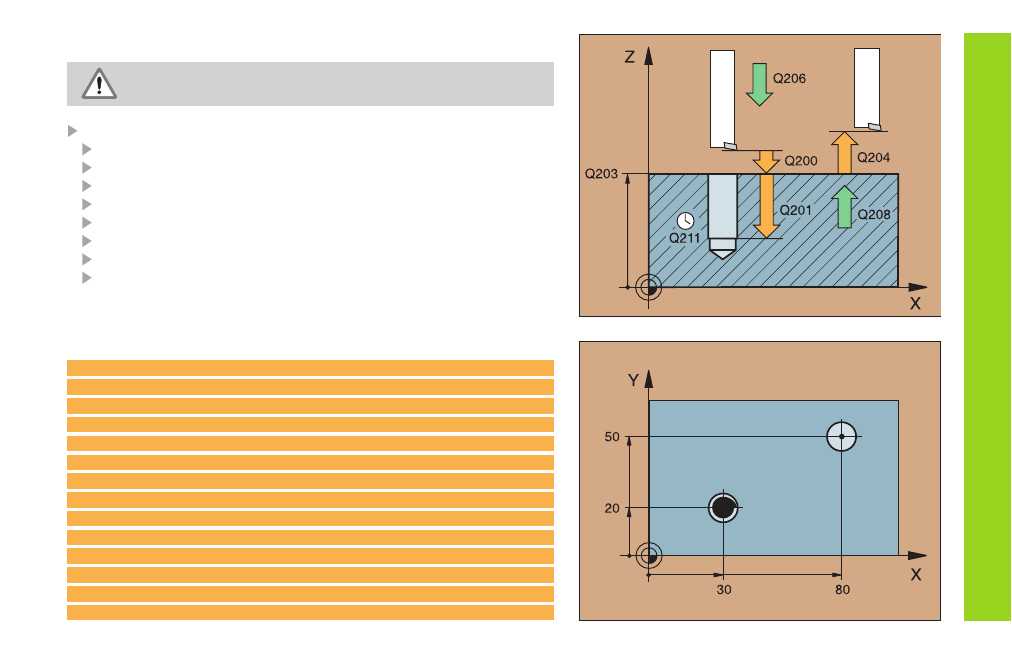

AUSDREHEN (202)
Kollisionsgefahr! Freifahr-Richtung so wählen, daß das
Werkzeug vom Bohrungsrand wegfährt!
CYCL DEF: Zyklus 202 AUSDREHEN wählen
Sicherheits-Abstand: Q200
Tiefe: Abstand Werkstückoberfläche Bohrungsgrund: Q201
Vorschub Tiefe: Q206
Verweilzeit unten: Q211
Vorschub Rückzug: Q208
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Freifahr-Richtung (0/1/2/3/4) am Bohrungsgrund: Q214
Die TNC positioniert das Werkzeug in der Werkzeug-Achse automa-
tisch vor.
11 CYCL DEF 202 AUSDREHEN
Q200 = 2
;SICHERHEITS-ABST.
Q201 = -15
;TIEFE
Q206 = 100
;F VORSCHUB TIEFENZUST.
Q211 = 0,5
;VERWEILZEIT UNTEN
Q208 = 250
;F RUECKZUG
Q203 = +0
;KOOR. OBERFLÄCHE
Q204 = 100
;2. SICHERHEITS-ABSTAND
Q214 = 1
;FREIFAHR-RICHTUNG
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
