8
Grundlagen

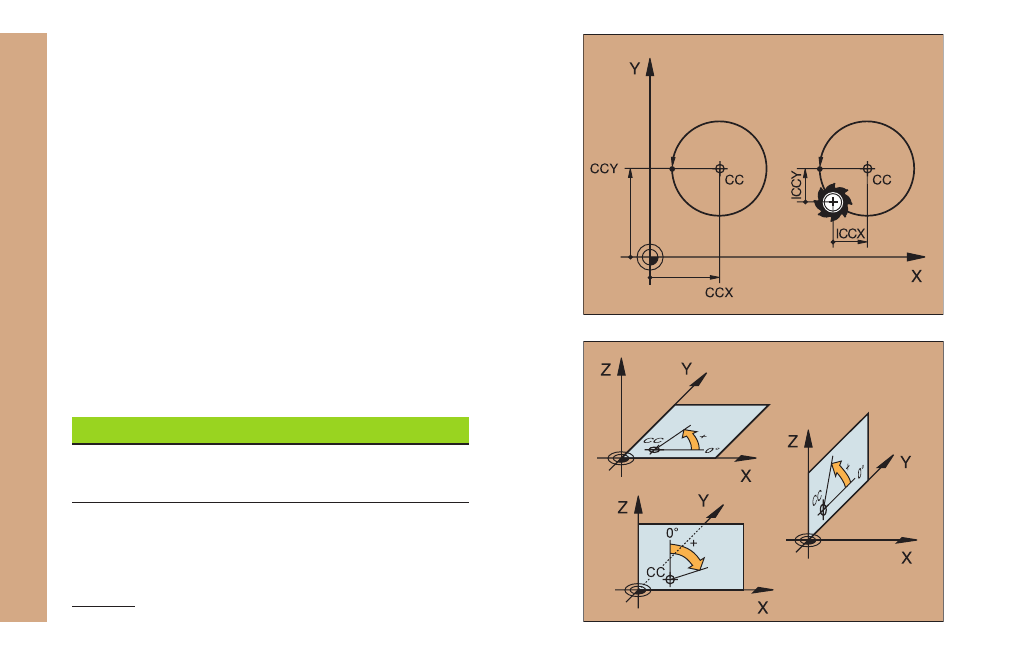

Kreismittelpunkt und Pol: CC
Der Kreismittelpunkt CC ist einzugeben, um kreisförmige Bahnbe-
wegungen mit der Bahnfunktion C (siehe Seite 17) zu programmieren.
CC wird andererseits als Pol für Maßangaben in Polarkoordinaten
verwendet.
CC wird in rechtwinkligen Koordinaten festgelegt*.
Ein absolut festgelegter Kreismittelpunkt oder Pol CC bezieht sich
immer auf den Werkstück-Bezugpunkt.
Ein inkremental festgelegter Kreismittelpunkt oder Pol CC bezieht
sich immer auf die letzte programmierte Position des Werkzeugs.
Winkelbezugsachse
Winkel – wie Polarkoordinaten-Winkel PA und Drehwinkel ROT –
beziehen sich auf die Bezugsachse.
Arbeitsebene Bezugsachse und 0°-Richtung
X/Y X
Y/Z Y
Z/X Z
*Kreismittelpunkt in Polarkoordinaten: Siehe FK-Programmierung
