Taschen,
Zapfen
und
Nuten
17 CYCL DEF 5.0 KREISTASCHE
18 CYCL DEF 5.1 ABST 2
19 CYCL DEF 5.2 TIEFE -12
20 CYCL DEF 5.3 ZUSTLG 6 F80
21 CYCL DEF 5.4 RADIUS 35
22 CYCL DEF 5.5 F100 DR+
23 L Z+100 R0 FMAX M6
24 L X+60 Y+50 FMAX M3
25 L Z+2 FMAX M99

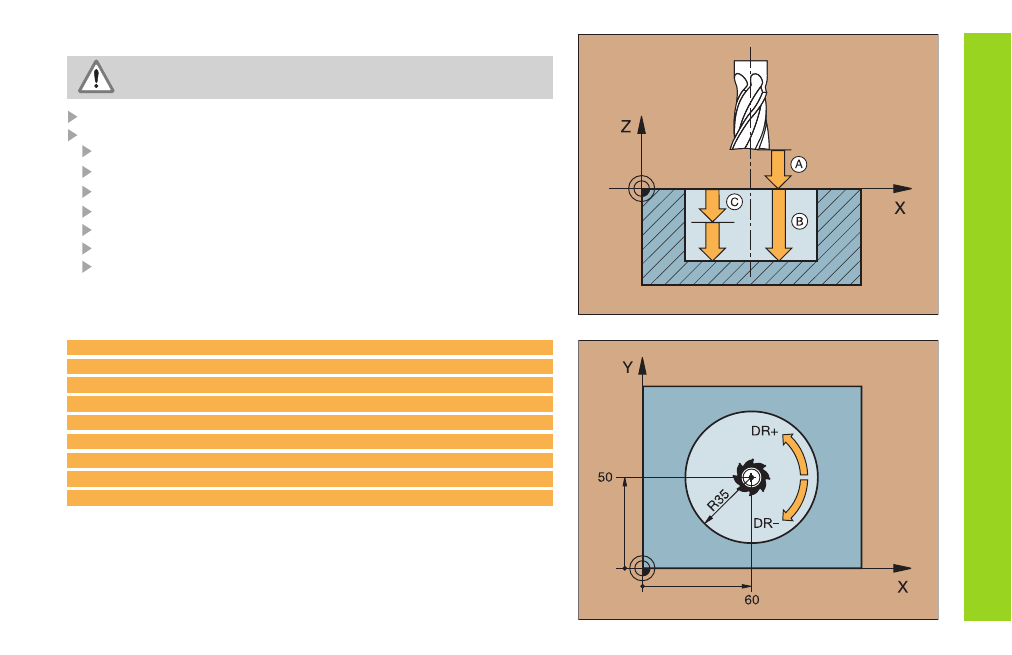

KREISTASCHE (5)
Der Zyklus erfordert einen Fräser mit Stirnzahn über Mitte
schneidend (DIN 844) oder Vorbohren in Taschenmitte!
Vorpositionieren über Taschenmitte mit Radiuskorrektur R0
CYCL DEF: Zyklus 5 wählen
Sicherheits-Abstand:
A
Frästiefe: Tiefe der Tasche:
B
Zustell-Tiefe:
C
Vorschub Tiefenzustellung
Kreisradius R: Radius der Kreistasche
Vorschub
Drehung im Uhrzeigersinn: DR
Gleichlauf-Fräsen bei M3: DR+
Gegenlauf-Fräsen bei M3: DR
