4
Grundlagen
Grundlagen
Programme/Tabellen
Programme und Tabellen speichert die TNC in Dateien.
Die Datei-Bezeichnung besteht aus zwei Komponenten:
3546351.H
Datei-Name Datei-Typ
maximale Länge: siehe Tabelle rechts
8 Zeichen
Neues Bearbeitungs-Programm eröffnen
Neuen Datei-Namen eingeben
Klartext-Dialog-Programm eröffnen
Maßangaben im Programm wählen (mm oder inch)

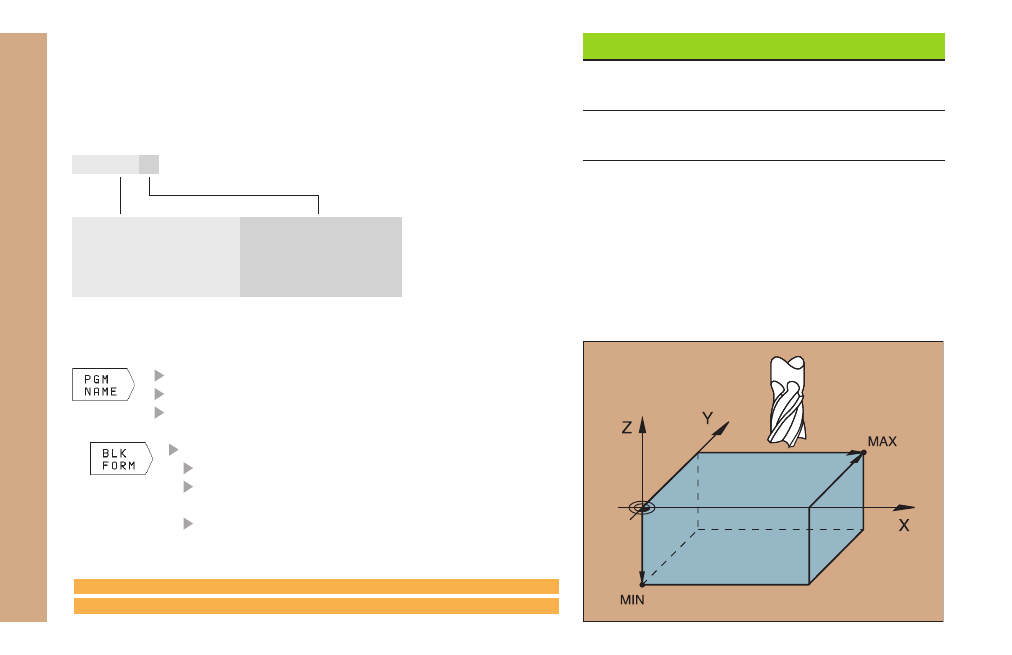

Rohteil (BLK-Form) für Grafik festlegen:
Spindelachse angeben
Koordinaten des MIN-Punktes:
kleinste X-, Y- und Z-Koordinate
Koordinaten des MAX-Punktes:
größte X-, Y- und Z-Koordinate
Dateien in der TNC Datei-Typ
Programme im
• HEIDENHAIN-Format
.H
Tabelle für
• Werkzeuge
TOOL.T
1 BLK FORM 0.1 Z X+0 Y+0 Z-50
2 BLK FORM 0.2 X+100 Y+100 Z+0
