156
6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n

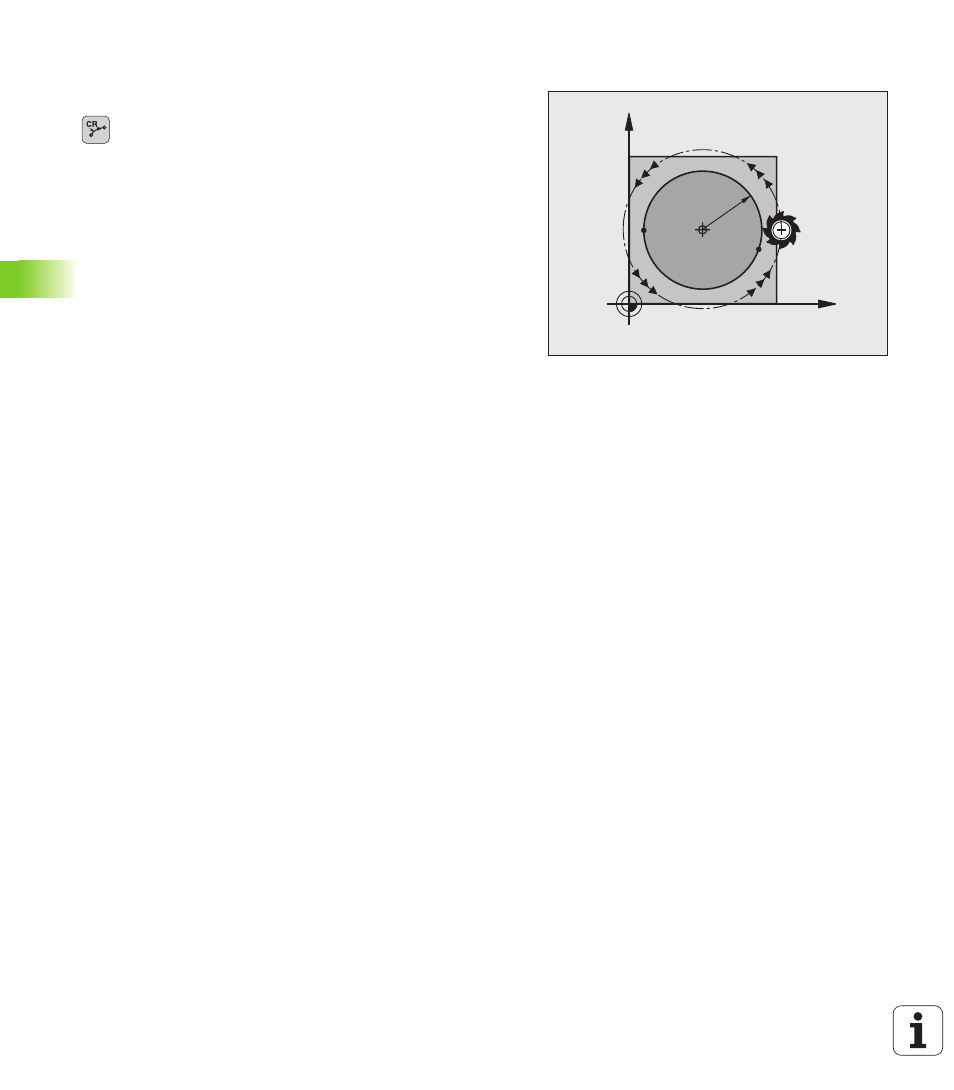

Kreisbahn CR mit festgelegtem Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
Koordinaten
des Kreisbogen-Endpunkts
Radius R
Achtung: Das Vorzeichen legt die Größe des
Kreisbogens fest!
Drehsinn DR
Achtung: Das Vorzeichen legt konkave oder konvexe
Wölbung fest! Falls nötig:
Zusatz-Funktion M
Vorschub F
Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
CC
S1=E
E1=S
R
