8.5 SL
-Zyklen
SCHLICHTEN TIEFE (Zyklus 23)

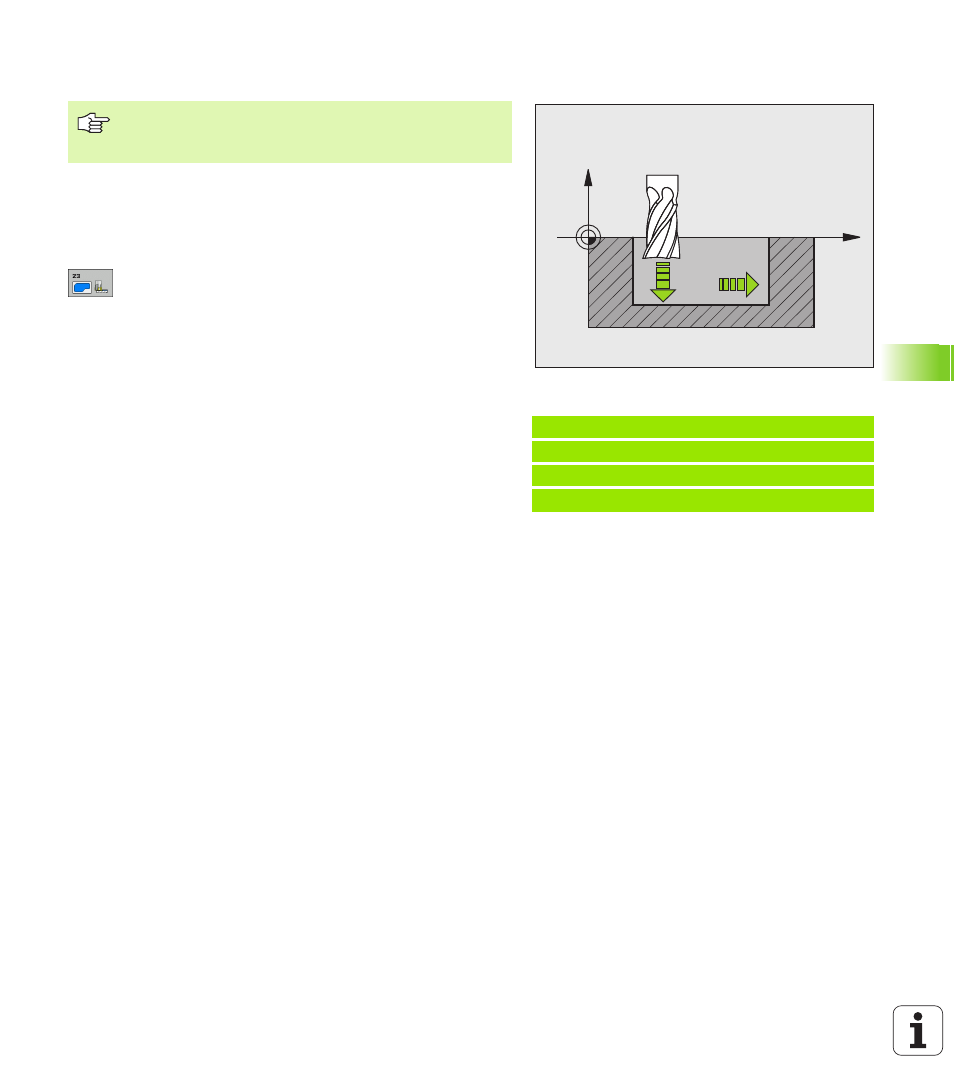

Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die
zu bearbeitende Fläche, sofern hierfür genügend Platz vorhanden ist.
Bei beengten Platzverhältnissen fährt die TNC das Werkzeug
senkrecht auf Tiefe. Anschließend wird das beim Ausräumen
verbliebene Schlichtaufmaß abgefräst.
Vorschub Tiefenzustellung
Q11:
Verfahrgeschwindigkeit des Werkzeugs beim
Einstechen
Vorschub Ausräumen
Q12: Fräsvorschub
Vorschub Rückzug
Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren nach der Bearbeitung
in mm/min. Wenn Sie Q208=0 eingeben, dann fährt
die TNC das Werkzeug mit Vorschub Q12 heraus.
Eingabebereich 0 bis 99999,9999 alternativ
Beispiel: NC-Sätze
60 CYCL DEF 23 SCHLICHTEN TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=350
;VORSCHUB RAEUMEN
Q208=99999
;VORSCHUB RUECKZUG
X
Z
Q11
Q12
Die TNC ermittelt den Startpunkt fürs Schlichten
selbständig. Der Startpunkt ist abhängig von den
Platzverhältnissen in der Tasche.
