Heidenhain, Hauptprogramm – HEIDENHAIN TNC 426 (280 460) Training Basic Benutzerhandbuch
Seite 86
HEIDENHAIN
Differenzkurs
290/2
D02
0 BEGIN PGM 290 MM
1 ................................................................................. MICKY MIT 20ER ZYKLEN
2 ................................................................................. B06
3 BLK FORM 0.1 Z X-70 Y-90 Z-12
4 BLK FORM 0.2 X+70 Y+30 Z+0
5 TOOL CALL 7 Z S2500 ............................................. R4
6 L Z+20 R0 F9999 M3
7 CYCL DEF 14.0 KONTUR
8 CYCL DEF 14.1 KONTURLABEL 1 /2
9 CYCL DEF 20.0 KONTUR-DATEN
Q1=-10 ..................................................................... FRAESTIEFE
Q2=1 ......................................................................... BAHN-UEBERLAPPUNG
Q3=+1 ...................................................................... AUFMASS SEITE
Q4=+1 ...................................................................... AUFMASS TIEFE
Q5=+0 ...................................................................... KOORDINATEN OBERFLAECHE
Q6=-2 ....................................................................... SICHERHEITS-ABSTAND
Q7=+20 .................................................................... SICHERE HOEHE
Q8=+0 ...................................................................... RUNDUNGSRADIUS
Q9=-1 ....................................................................... DREHSINN
10 CYCL DEF 22.0 RAEUMEN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
Q18=0 ....................................................................... VORRAEUM-WERKZEUG
Q19=150 ................................................................... VORSCHUB PENDELN
11 L X-65 Y+0 M99
12 CYCL DEF 23.0 SCHLICHTEN TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
13 CYCL CALL
14 CYCL DEF 24.0 SCHLICHTEN SEITE
Q9=-1 ....................................................................... DREHSINN
Q10=-5 ..................................................................... ZUSTELL-TIEFE
Q11=100 ................................................................... VORSCHUB TIEFENZUSTELLUNG
Q12=200 ................................................................... VORSCHUB RAEUMEN
Q14=+0 .................................................................... AUFMASS SEITE
15 CYCL CALL
16 L Z+100 R0 F MAX M2

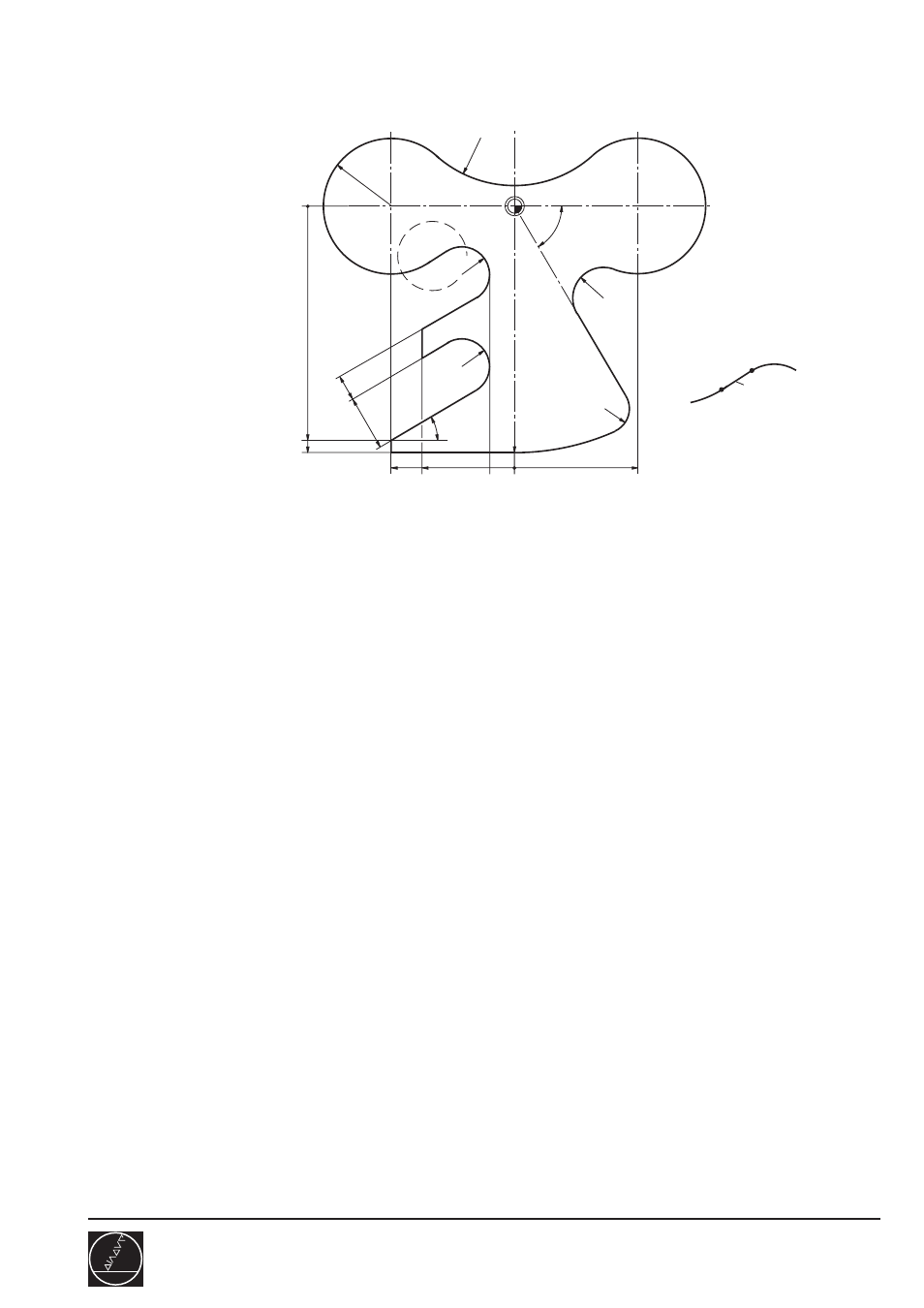

HAUPTPROGRAMM
Freifahren, Ende
80
0
-30
0
-8
-40
40
R80
76
30°
R9
R8
R10
60°
R38
R22
R9
18
8
Z
Einzelheit Z
Gerade
