244 7 Programmieren: Zusatz-Funktionen
7.
4 Zusatz-F
u
nktionen für das Bahn
v
e
rh
alt
e
n Vorschubgeschwindigkeit bei Kreisbögen:
M109/M110/M111
Standardverhalten
Die TNC bezieht die programmierte Vorschubgeschwindigkeit auf die
Werkzeug-Mittelpunktsbahn.
Verhalten bei Kreisbögen mit M109
Die TNC hält bei Innen- und Außenbearbeitungen den Vorschub von
Kreisbögen an der Werkzeug-Schneide konstant.
Verhalten bei Kreisbögen mit M110
Die TNC hält den Vorschub bei Kreisbögen ausschließlich bei einer
Innenbearbeitung konstant. Bei einer Außenbearbeitung von Kreisbö-
gen wirkt keine Vorschub-Anpassung.
Wirkung
M109 und M110 werden wirksam am Satz-Anfang.
M109 und M110 setzen Sie mit M111 zurück.

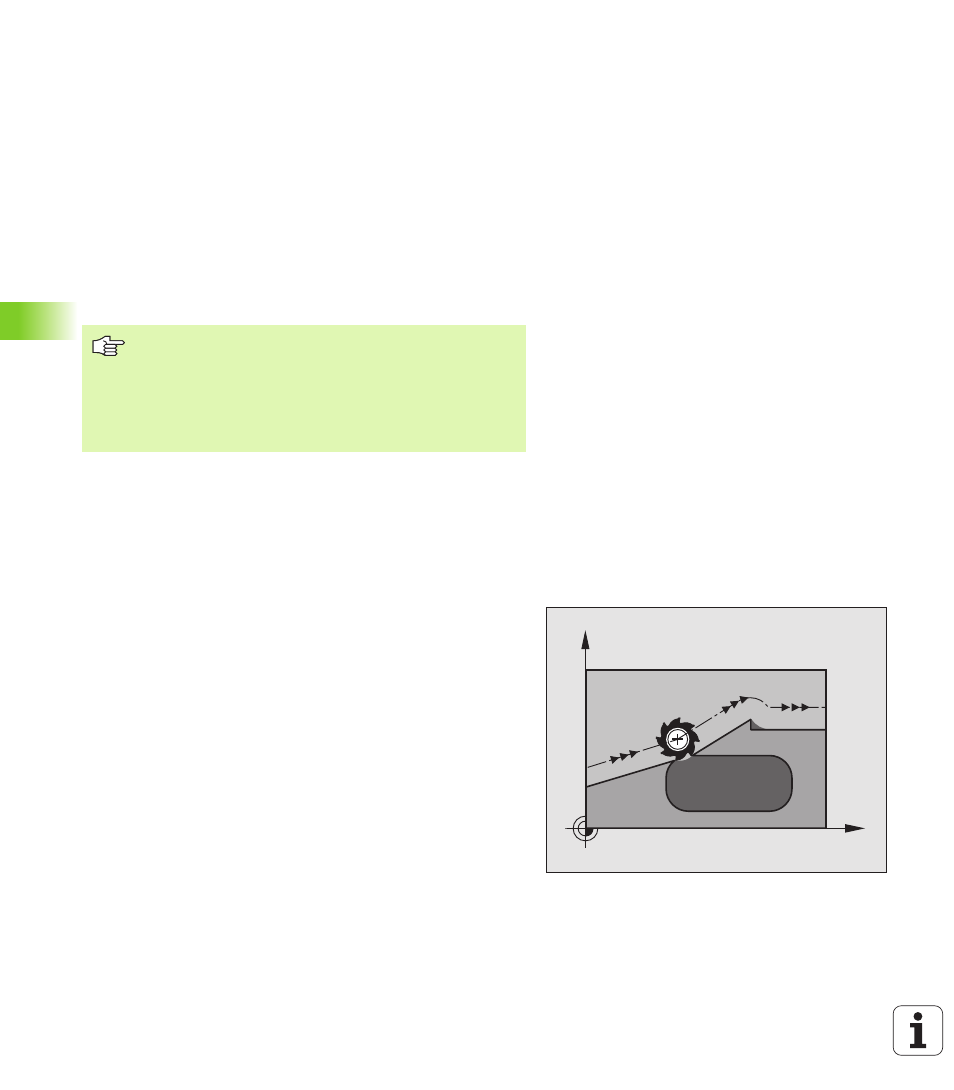

Radiuskorrigierte Kontur vorausberechnen
(LOOK AHEAD): M120
Standardverhalten
Wenn der Werkzeug-Radius größer ist, als eine Konturstufe, die radi-
uskorrigiert zu fahren ist, dann unterbricht die TNC den Programmlauf
und zeigt eine Fehlermeldung. M97 (siehe „Kleine Konturstufen bear-
beiten: M97” auf Seite 239) verhindert die Fehlermeldung, führt aber
zu einer Freischneidemarkierung und verschiebt zusätzlich die Ecke.
Bei Hinterschneidungen verletzt die TNC u.U. die Kontur.
M110 wirkt auch bei der Innenbearbeitung von Kreisbö-
gen mit Konturzyklen. Wenn Sie M109 bzw. M110 vor
dem Aufruf eines Bearbeitungszyklus definieren, wirkt die
Vorschub-Anpassung auch bei Kreisbögen innerhalb von
Bearbeitungszyklen. Am Ende oder nach Abbruch eines
Bearbeitungszyklus wird der Ausgangszustand wieder
hergestellt.
X
Y
