464 9 Programmieren: Sonderfunktionen
9.5 Bearbeit
ungsebene über zw
ei V
e
kt
or
en definier
en: PLANE
V
ECT
O
R 9.5 Bearbeitungsebene über zwei
Vektoren definieren:
PLANE VECTOR
Anwendung
Die Definition einer Bearbeitungsebene über zwei Vektoren können
Sie dann verwenden, wenn Ihr CAD-System den Basisvektor und den
Normalenvektor der geschwenkten Bearbeitungsebene berechnen
kann. Eine normierte Eingabe ist nicht erforderlich. Die TNC berechnet
die Normierung intern, so dass Sie Werte zwischen -99.999999 uns
+99.999999 eingeben können.

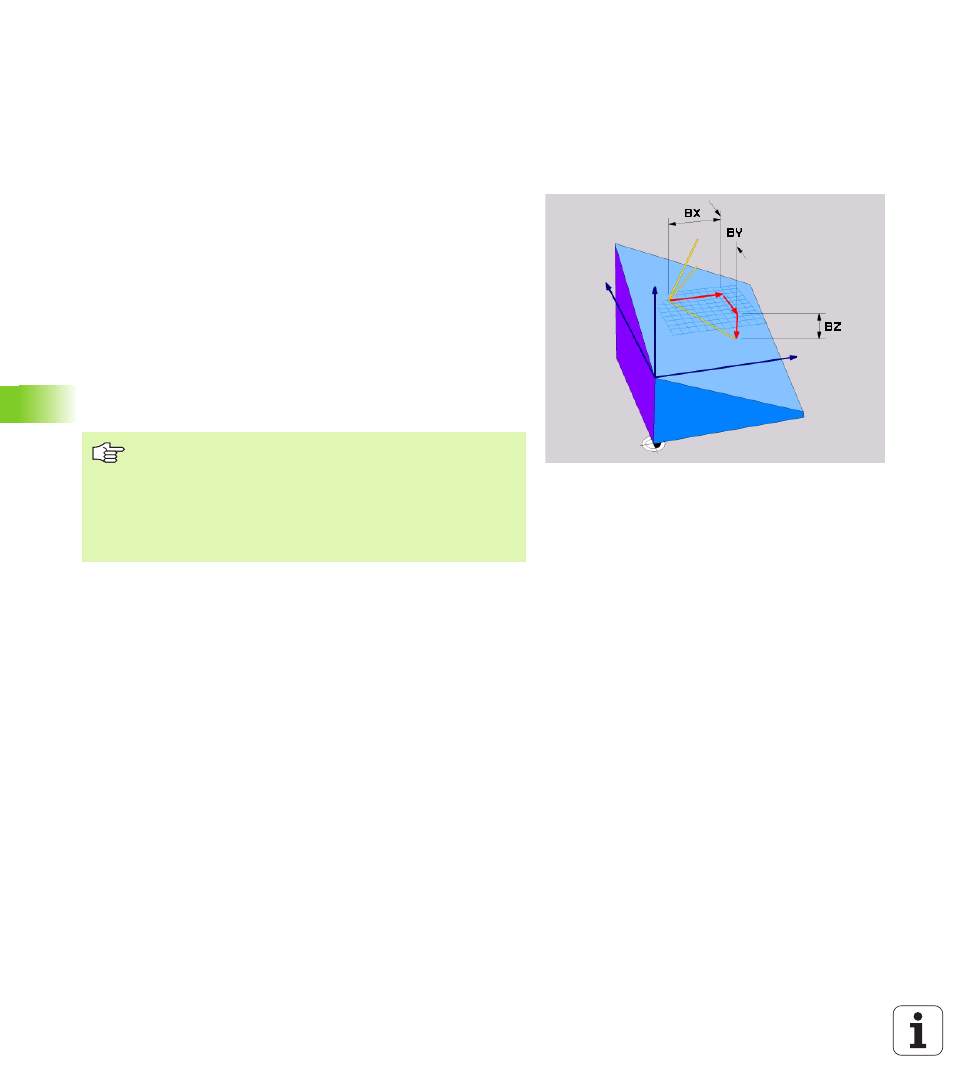

Der für die Definition der Bearbeitungsebene erforderliche Basisvek-
tor ist durch die Komponenten BX, BY und BZ definiert (siehe Bild rechts
oben). Der Normalenvektor ist durch die Komponenten NX, NY und NZ
definiert.
Der Basisvektor definiert die Richtung der X-Achse in der geschwenk-
ten Bearbeitunsebene, der Normalenvektor bestimmt die Richtung
der Bearbeitungsebene und steht senkrecht darauf.
Beachten Sie vor dem Programmieren
Die TNC berechnet intern aus den von Ihnen eingegebe-
nen Werten jeweils normierte Vektoren.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen”, Seite 470.
