HEIDENHAIN iTNC 530 389
8.6 SL
-Zyklen
ZYLINDER-MANTEL Stegfräsen (Zyklus 29,
Software-Option 1)
Mit diesem Zyklus können Sie einen auf der Abwicklung definierten
Steg auf den Mantel eines Zylinders übertragen. Die TNC stellt das
Werkzeug bei diesem Zyklus so an, dass die Wände bei aktiver Radi-
uskorrektur immer parallel zueinander verlaufen. Programmieren Sie
die Mittelpunktsbahn des Steges mit Angabe der Werkzeug-Radius-
korrektur. Über die Radiuskorrektur legen Sie fest, ob die TNC den
Steg im Gleich- oder Gegenlauf herstellt.
An den Stegenden fügt die TNC grundsätzlich immer einen Halbkreis
an, dessen Radius der halben Stegbreite entspricht.
1 Die TNC positioniert das Werkzeug über den Startpunkt der Bear-
beitung. Den Startpunkt berechnet die TNC aus der Stegbreite und
dem Werkzeug-Durchmesser. Er liegt um die halbe Stegbreite und
dem Werkzeug-Durchmesser versetzt neben dem ersten im Kon-
tur-Unterprogramm definierten Punkt. Die Radius-Korrektur

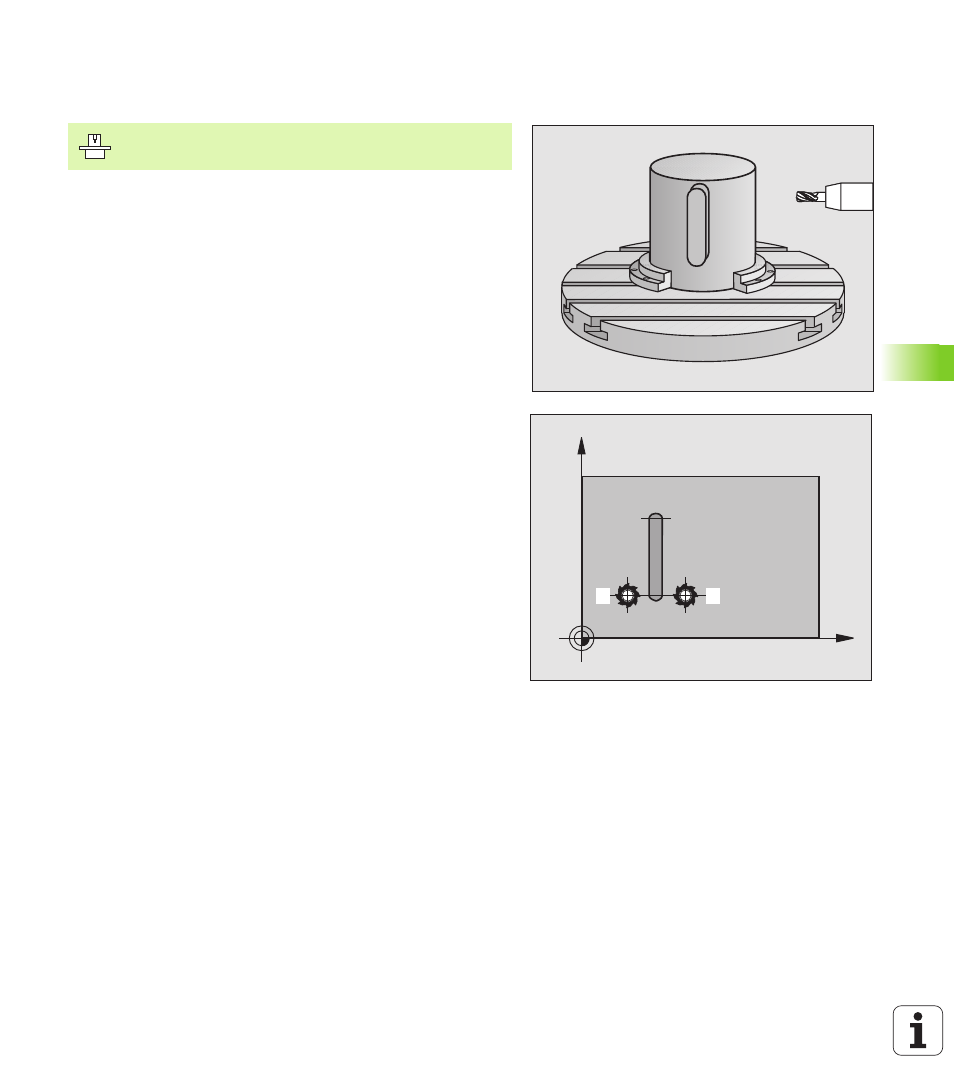

bestimmt, ob links (
1 , RL=Gleichlauf) oder rechts vom Steg ( 2 ,
RR=Gegenlauf) gestartet wird (siehe Bild rechts Mitte)
2 Nachdem die TNC auf die erste Zustelltiefe positioniert hat, fährt
das Werkzeug auf einem Kreisbogen mit Fräsvorschub Q12 tan-
gential an die Stegwand an. Ggf. wird das Schlichtaufmaß Seite
berücksichtigt
3 Auf der ersten Zustelltiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 entlang der Stegwand, bis der Zapfen vollständig her-
gestellt ist
4 Anschließend fährt das Werkzeug tangential von der Stegwand
weg zurück zum Startpunkt der Bearbeitung
5 Die Schritte 2 bis 4 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
6 Abschließend fährt das Werkzeug in der Werkzeug-Achse zurück
auf die sichere Höhe oder auf die zuletzt vor dem Zyklus program-
mierte Position (abhängig von Maschinen-Parameter 7420)
C
Z
11 12
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
