HEIDENHAIN iTNC 530 207
5.3 W
e
rk
z
e
ug-K
or
re
kt
ur

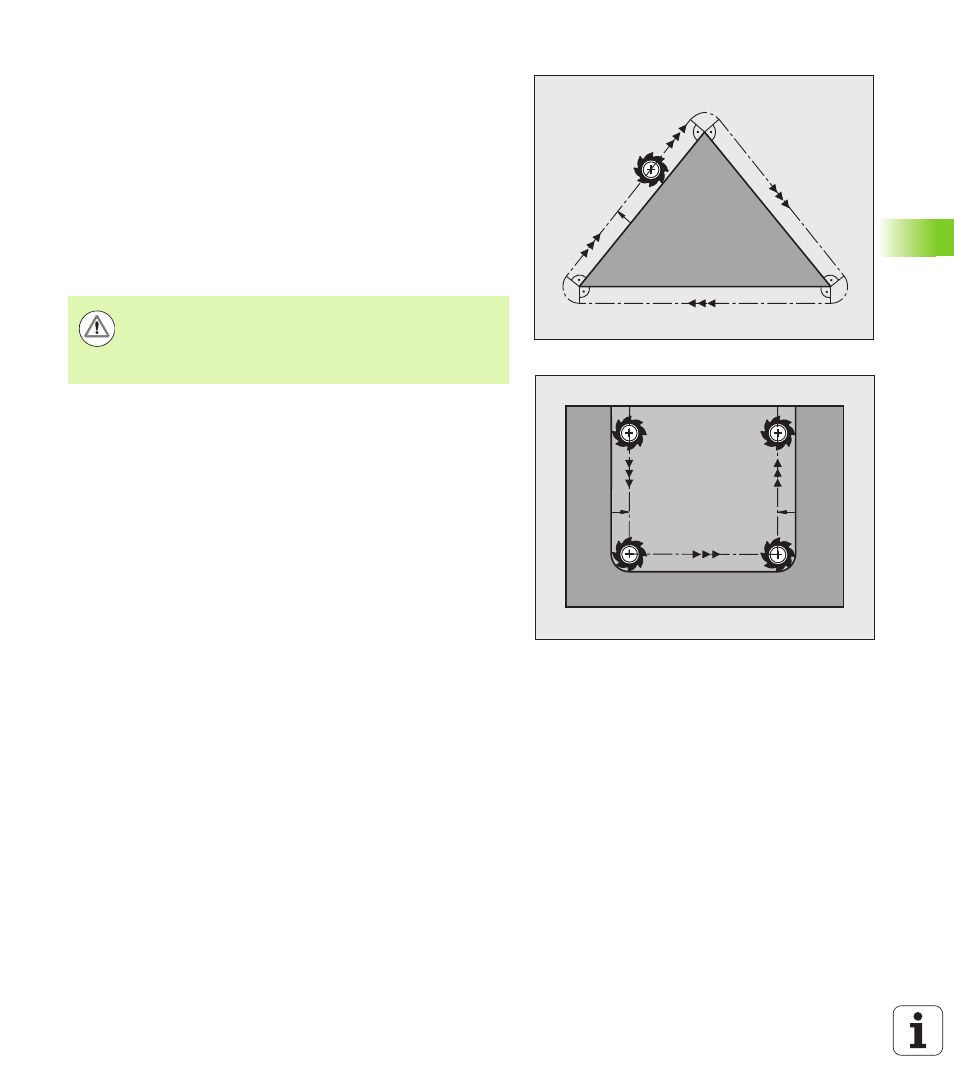

Radiuskorrektur: Ecken bearbeiten
„ Außenecken:
Wenn Sie eine Radiuskorrektur programmiert haben, dann führt die
TNC das Werkzeug an den Außenecken entweder auf einem
Übergangskreis oder auf einem Spline (Auswahl über MP7680).
Falls nötig, reduziert die TNC den Vorschub an den Außenecken,
zum Beispiel bei großen Richtungswechseln.
„ Innenecken:
An Innenecken errechnet die TNC den Schnittpunkt der Bahnen, auf
denen der Werkzeug-Mittelpunkt korrigiert verfährt. Von diesem
Punkt an verfährt das Werkzeug am nächsten Konturelement
entlang. Dadurch wird das Werkstück an den Innenecken nicht
beschädigt. Daraus ergibt sich, dass der Werkzeug-Radius für eine
bestimmte Kontur nicht beliebig groß gewählt werden darf.
Ecken ohne Radiuskorrektur bearbeiten
Ohne Radiuskorrektur können Sie Werkzeugbahn und Vorschub an
Werkstück-Ecken mit der Zusatzfunktion M90 beeinflussen, siehe
„Ecken verschleifen: M90”, Seite 331.
RL
RL RL
Achtung Gefahr für Werkstück!
Legen Sie den Start- oder Endpunkt bei einer
Innenbearbeitung nicht auf einen Kontur-Eckpunkt, da
sonst die Kontur beschädigt werden kann.
