444 Programmieren: Paletten-Verwaltung
13.1 P
a
let
ten-V
erw
a
lt
ung

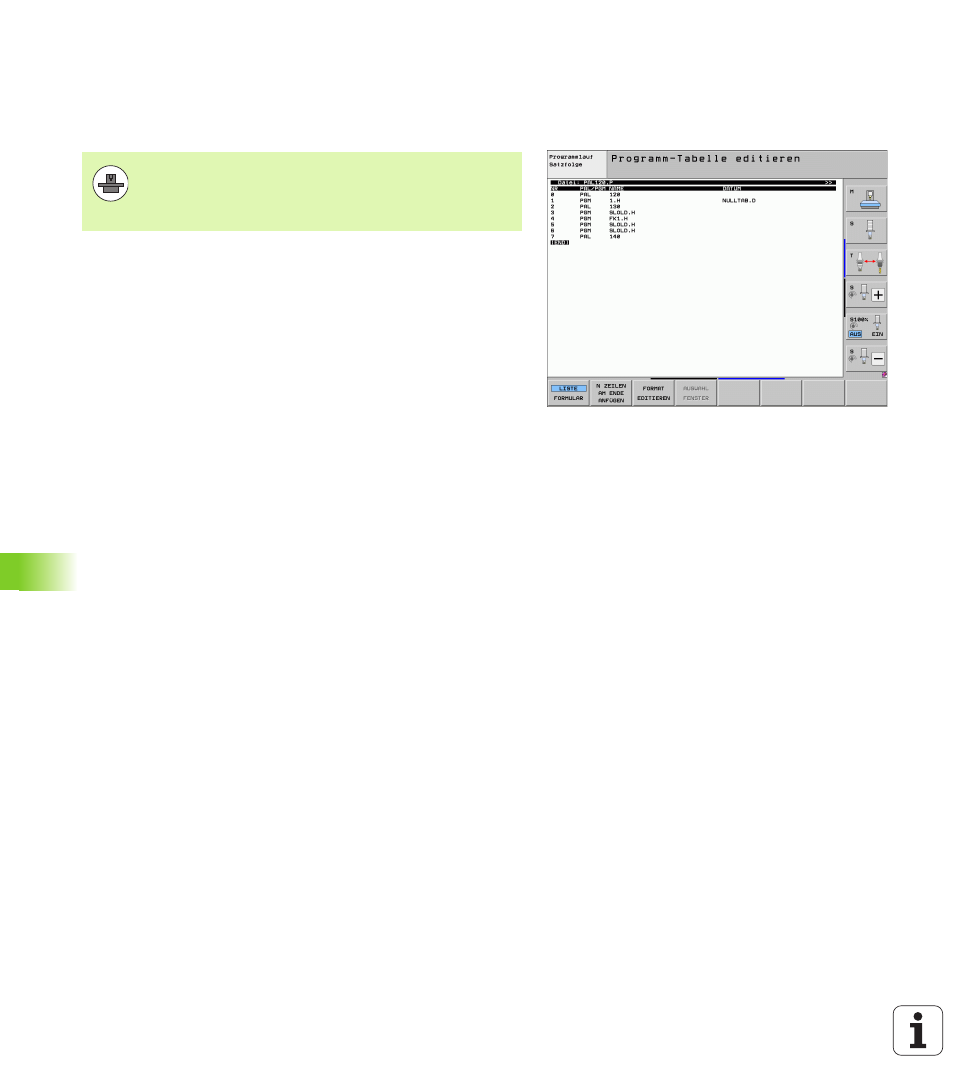

13.1 Paletten-Verwaltung
Anwendung
Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten-
Wechslern eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen
Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert
Nullpunkt-Verschiebungen bzw. Nullpunkt-Tabellen.
Sie können Paletten-Tabellen auch verwenden, um verschiedene
Programme mit unterschiedlichen Bezugspunkten hintereinander
abzuarbeiten.
Paletten-Tabellen enthalten folgende Angaben:
„ PAL/PGM (Eintrag zwingend erforderlich):
Kennung Palette oder NC-Programm (mit Taste ENT bzw. NO ENT
wählen)
„ NAME (Eintrag zwingend erforderlich):
Paletten-, bzw. Programm-Name. Die Paletten-Namen legt der
Maschinenhersteller fest (Maschinenhandbuch beachten).
Programm-Namen müssen im selben Verzeichnis gespeichert sein
wie die Paletten-Tabelle, ansonsten müssen Sie den vollständigen
Pfadnamen des Programms eingeben
„ PALPRES (Eintrag wahlweise):
Preset-Nummer aus der Palettenpreset-Tabelle. Die hier definierte
Preset-Nummer wird von der TNC als Paletten-Bezugspunkt
(Eintrag PAL in Spalte PAL/PGM) interpretiert. Der Palettenpreset kann
verwendet werden, um mechanische Unterschiede zwischen den
Paletten auszugleichen. Ein Palettenpreset lässt sich auch beim
Einwechseln der Palette automatisch aktivieren
„ PRESET (Eintrag wahlweise):
Preset-Nummer aus der Preset-Tabelle. Die hier definierte Preset-
Nummer wird von der TNC entweder als Paletten-Bezugspunkt
(Eintrag PAL in Spalte PAL/PGM) oder als Werkstück-Bezugspunkt
(Eintrag PGM in Zeile PAL/PGM) interpretiert. Wenn an Ihrer Maschine
eine Paletten-Preset-Tabelle aktiv ist, dann die Spalte PRESET nur für
Werkstück-Bezugspunkte verwenden
„ DATUM (Eintrag wahlweise):
Name der Nullpunkt-Tabelle. Nullpunkt-Tabellen müssen im selben
Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten
müssen Sie den vollständigen Pfadnamen der Nullpunkt-Tabelle
eingeben. Nullpunkte aus der Nullpunkt-Tabelle aktivieren Sie im
NC-Programm mit dem Zyklus 7 NULLPUNKT-VERSCHIEBUNG
Die Paletten-Verwaltung ist eine maschinenabhängige
Funktion. Im folgenden wird der Standard-
Funktionsumfang beschrieben. Beachten Sie zusätzlich
Ihr Maschinenhandbuch.
