HEIDENHAIN iTNC 530
533
16.1 Gr
afik
en

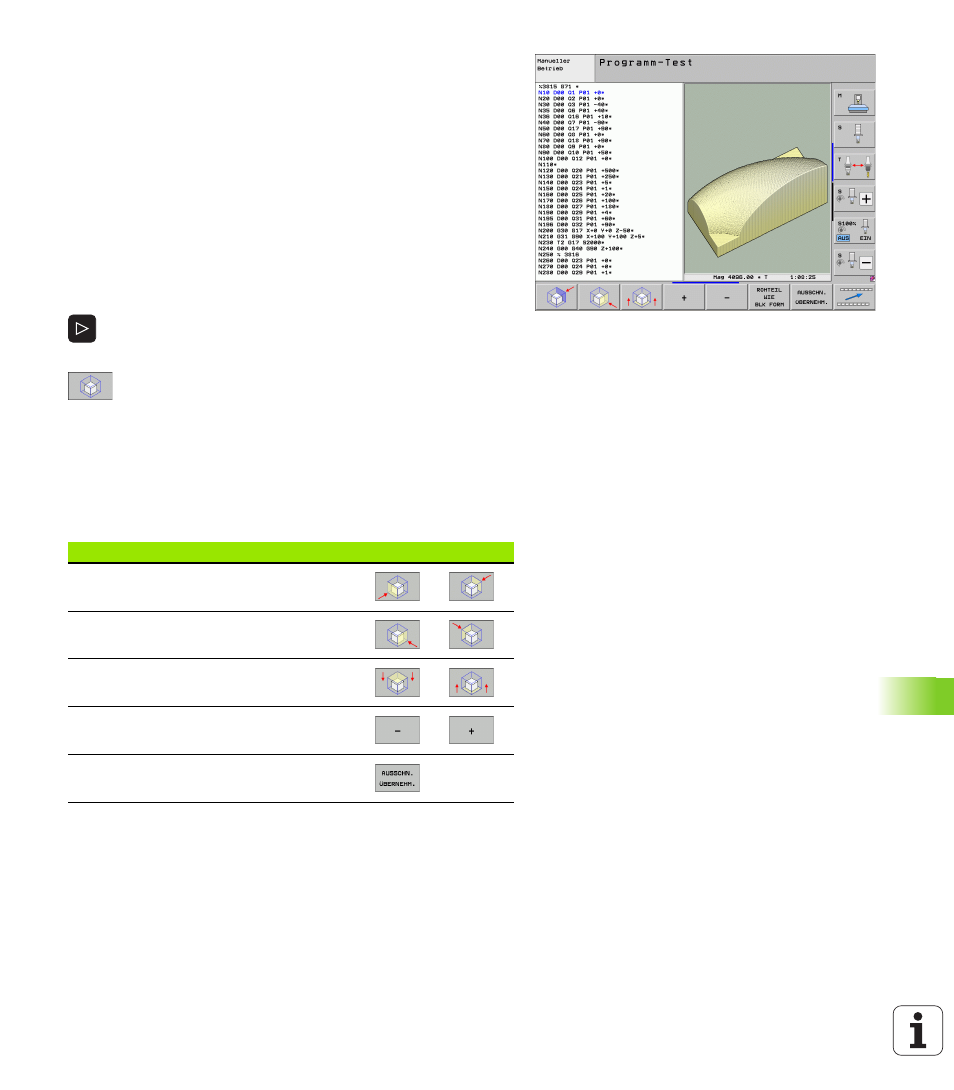

Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test und in
einer Programmlauf-Betriebsart in allen Ansichten verändern.
Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt
sein. Eine Ausschnitts-Vergrößerung ist immer in allen
Darstellungsarten wirksam.
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
U
Falls nötig, grafische Simulation stoppen
U
Softkey-Leiste in der Betriebsart Programm-Test bzw. in einer
Programmlauf-Betriebsart umschalten, bis der Auswahl-Softkey für
die Ausschnitt-Vergrößerung erscheint
U
Softkey-Leiste umschalten, bis der Auswahl-Softkey
mit Funktionen zur Auschnitts-Vergrößerung
erscheint
U
Funktionen zur Auschnitts-Vergrößerung wählen
U
Werkstückseite mit Softkey (siehe Tabelle unten)
wählen
U
Rohteil verkleinern oder vergrößern: Softkey „–“ bzw.
„+“ gedrückt halten
U
Programm-Test oder Programmlauf neu starten mit
Softkey START (RESET + START stellt das
ursprüngliche Rohteil wieder her)
Funktion
Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
