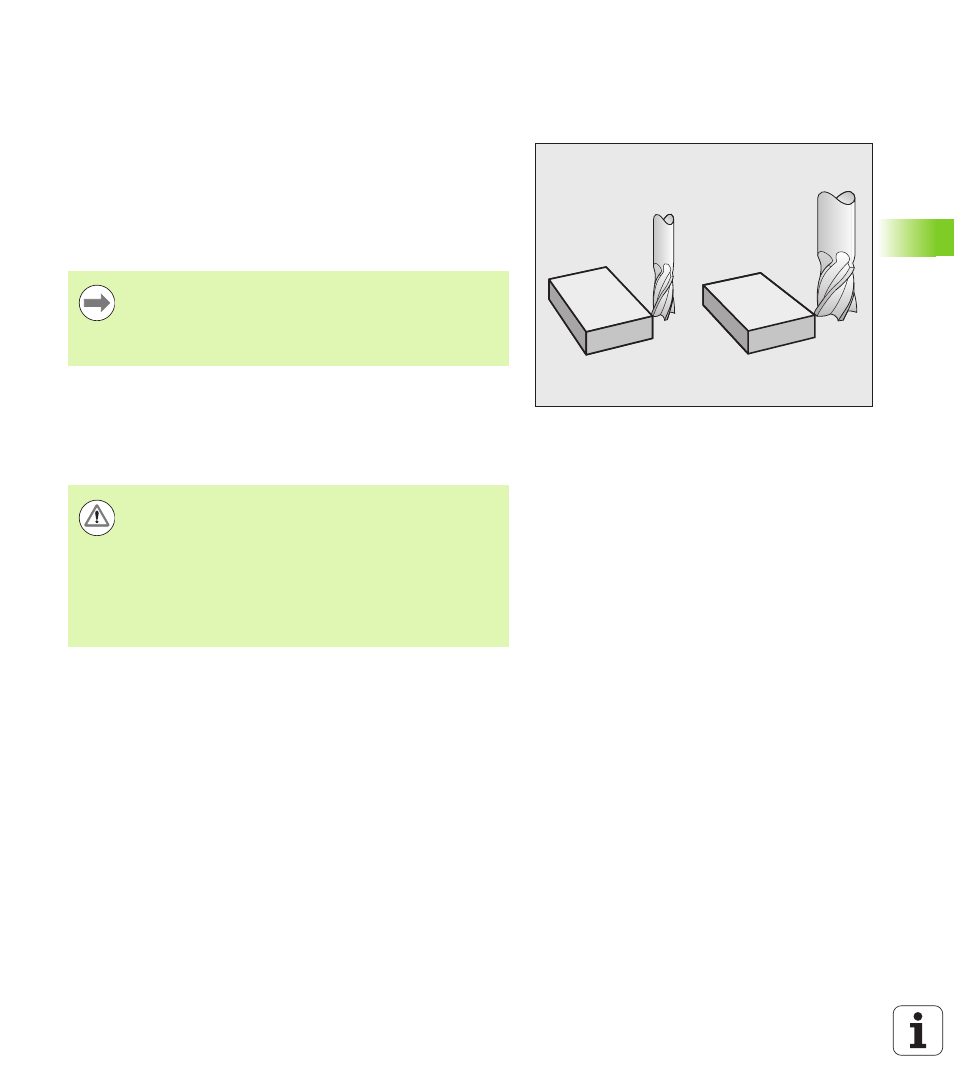

5.3 Werkzeug-Korrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius in
der Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist
die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene
wirksam. Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der
Drehachsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werkzeug
aufrufen und in der Spindelachse verfahren. Sie wird aufgehoben,
sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem TOOL
CALL
-Satz als auch aus der Werkzeug-Tabelle berücksichtigt.
Korrekturwert = L + DL
TOOL CALL
+ DL
TAB
mit
Wenn ein CAM-System Programm-Sätze mit
Flächennormalen-Vektoren erstellt, kann die TNC eine
dreidimensionale Werkzeug-Korrektur durchführen, siehe
„Dreidimensionale Werkzeug-Korrektur (Software-Option
2)”, Seite 357.
Achtung Kollisiosngefahr!
Wenn Sie eine Längenkorrektur mit positivem Wert mit
TOOL CALL 0
aufheben, verringert sich der Abstand vom
Werkzeug zu Werkstück.
Nach einem Werkzeug-Aufruf TOOL CALL ändert sich der
programmierte Weg des Werkzeugs in der Spindelachse
um die Längendifferenz zwischen altem und neuem
Werkzeug.
L : Werkzeug-Länge L aus TOOL DEF-Satz oder
Werkzeug-Tabelle
DL
TOOL CALL
: Aufmaß DL für Länge aus TOOL CALL 0-Satz (von
der Positionsanzeige nicht berücksichtigt)
DL
TAB
: Aufmaß DL für Länge aus der Werkzeug-Tabelle
