HEIDENHAIN TNC 620 395
12.8 Bezugspunkt-Setz
e
n mit 3D
-T
astsyst
e
m (Sof
tw
ar
e-Option
T
ouc
h
p
ro
be
functions)

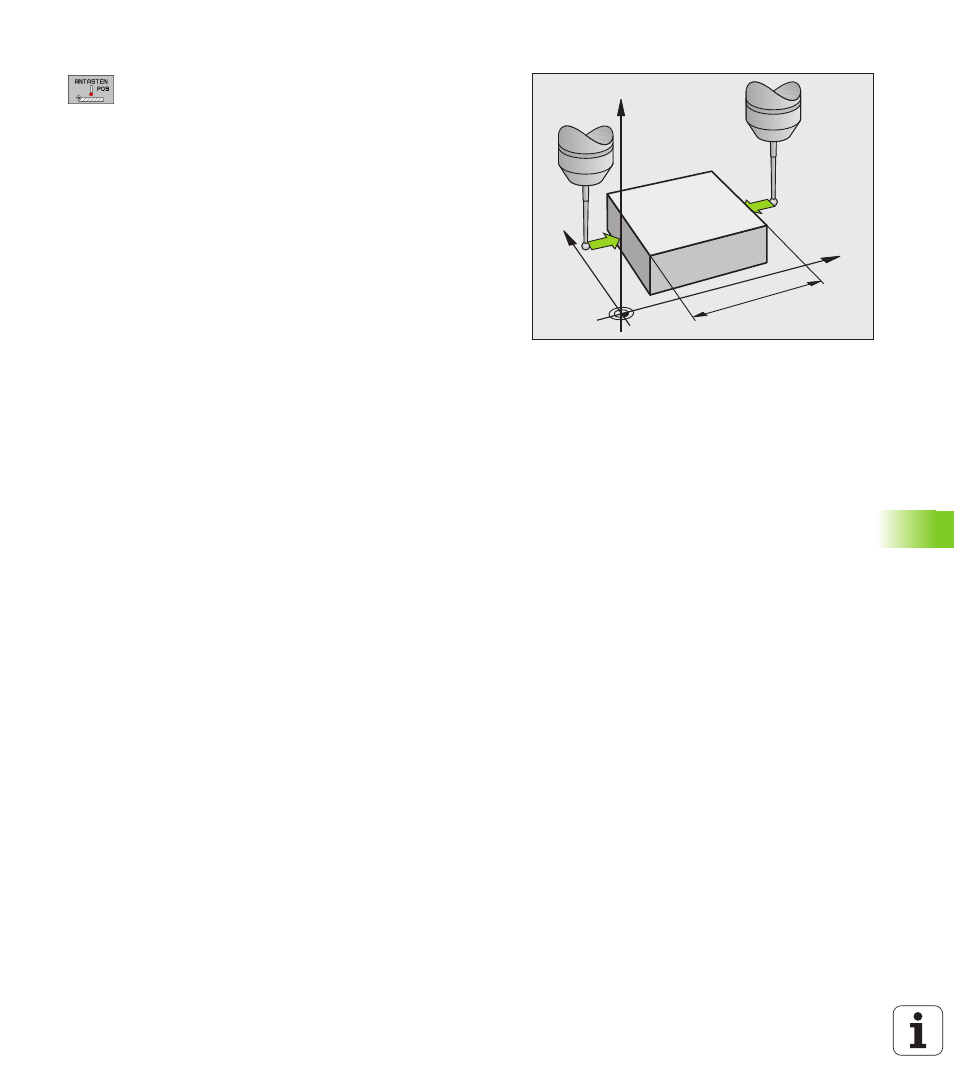

Werkstückmaße bestimmen
U Antastfunktion wählen: Softkey ANTASTEN POS
drücken
U Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
U Antastrichtung über Softkey wählen
U Antasten: Externe START-Taste drücken
U Als Bezugspunkt angezeigten Wert notieren (nur, falls
vorher gesetzter Bezugspunkt wirksam bleibt)
U Bezugspunkt: „0“ eingeben
U Dialog abbrechen: Taste END drücken
U Antastfunktion erneut wählen: Softkey ANTASTEN
POS drücken
U Tastsystem in die Nähe des zweiten Antastpunkts B
positionieren
U Antastrichtung über Softkey wählen: Gleiche Achse,
jedoch entgegengesetzte Richtung wie beim ersten
Antasten.
U Antasten: Externe START-Taste drücken
In der Anzeige Bezugspunkt steht der Abstand zwischen den beiden
Punkten auf der Koordinatenachse.
Positionsanzeige wieder auf Werte vor der Längenmessung setzen
U Antastfunktion wählen: Softkey ANTASTEN POS drücken
U Ersten Antastpunkt erneut antasten
U Bezugspunkt auf notierten Wert setzen
U Dialog abbrechen: Taste END drücken
Winkel messen
Mit einem 3D-Tastsystem können Sie einen Winkel in der
Bearbeitungsebene bestimmen. Gemessen wird der
„ Winkel zwischen der Winkelbezugsachse und einer Werkstück-
Kante oder der
„ Winkel zwischen zwei Kanten
Der gemessene Winkel wird als Wert von maximal 90° angezeigt.
Y
X
Z
A
B
l
