Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.

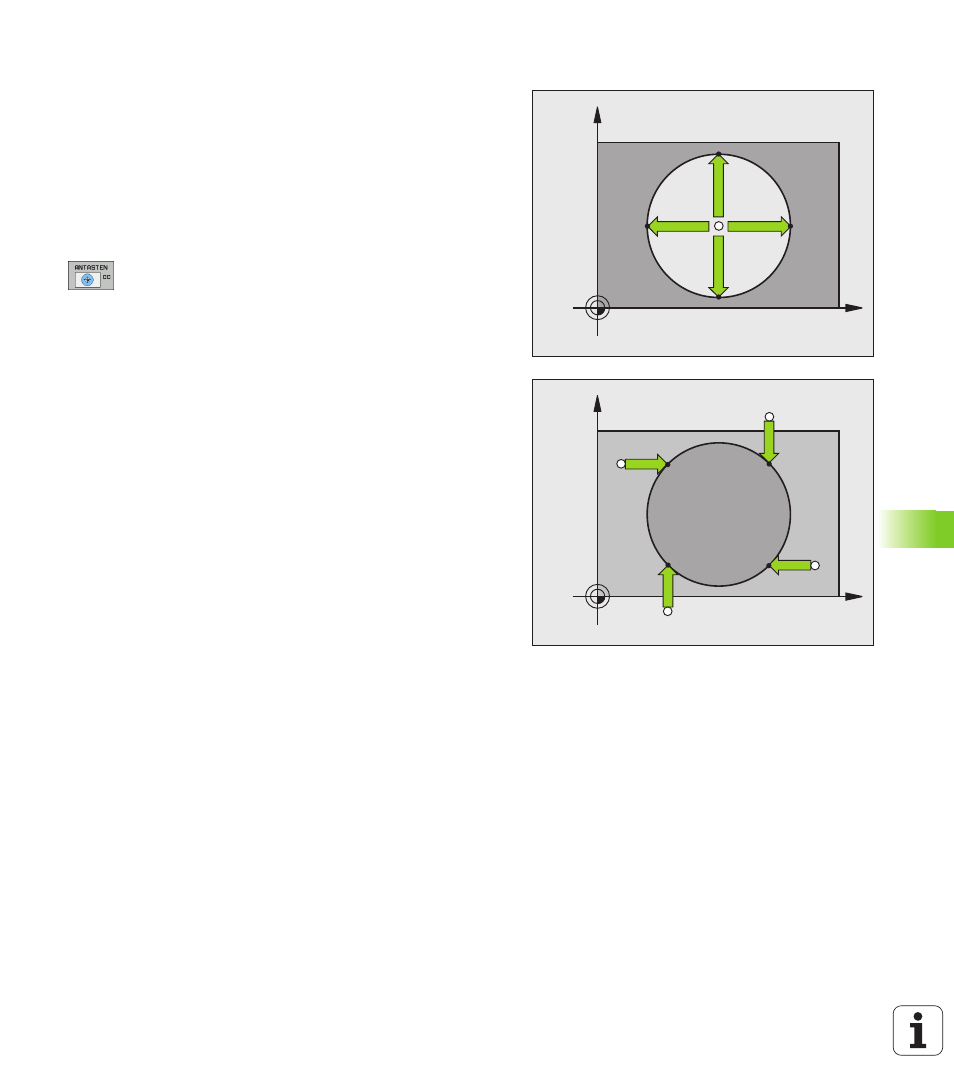

Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
U
Tastkugel ungefähr in die Kreismitte positionieren
U
Antastfunktion wählen: Softkey ANTASTEN CC
wählen
U
Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
U
Bezugspunkt
: Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
384, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 385)
U
Antastfunktion beenden: Softkey END drücken
Außenkreis:
U
Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
U
Antastrichtung wählen: Entsprechenden Softkey wählen
U
Antasten: Externe START-Taste drücken
U
Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
U
Bezugspunkt
: Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 384, oder siehe „Messwerte
aus den Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite
385)
U
Antast-Funktion beenden: Softkey END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
