336 Programmieren: Mehrachsbearbeitung
1
1
.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
Eingabeparameter

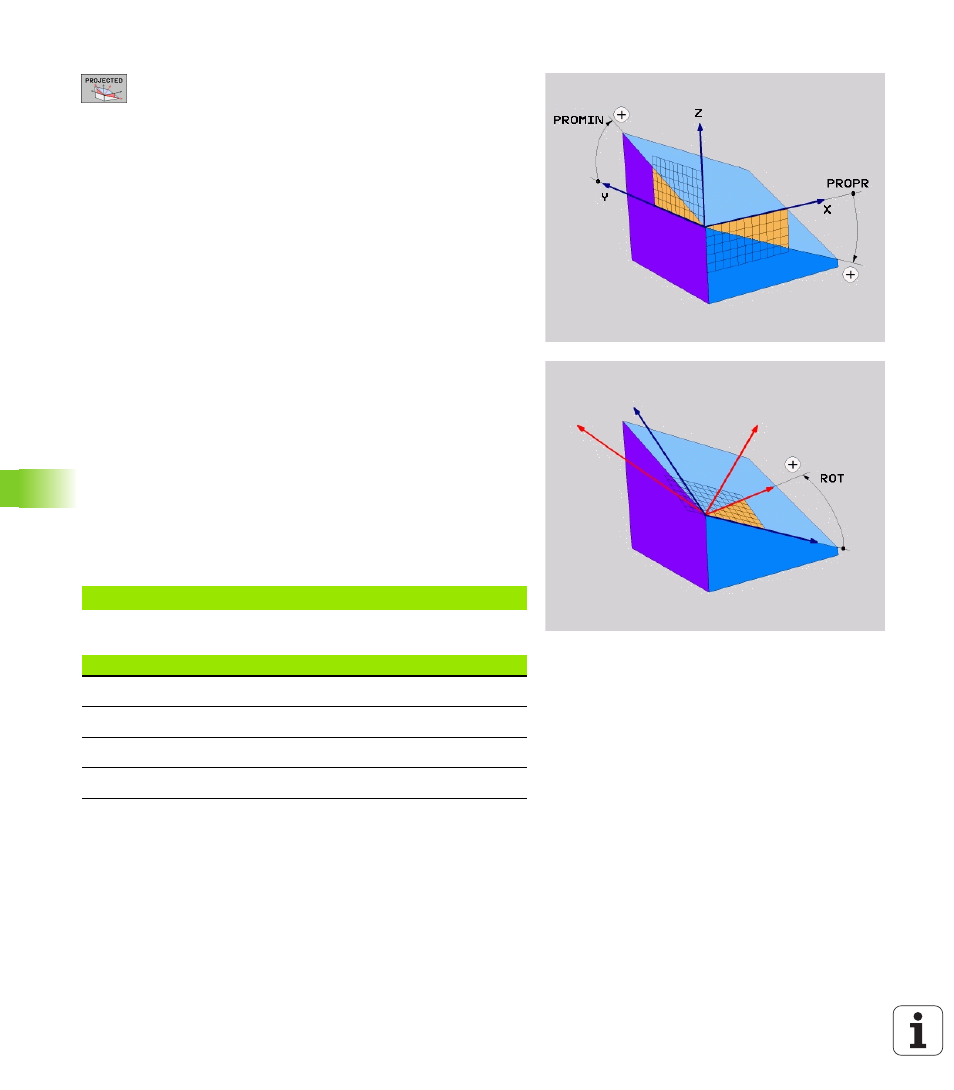

U Proj.-Winkel 1. Koordinatenebene? :
Projizierter Winkel der geschwenkten
Bearbeitungsebene in die 1. Koordinatenebene
des maschinenfesten Koordinatensystems (Z/X
bei Werkzeugachse Z, siehe Bild rechts oben).
Eingabebereich von -89.9999° bis +89.9999°.
0°-Achse ist die Hauptachse der aktiven
Bearbeitungsebene (X bei Werkzeugachse Z,
positive Richtung siehe Bild rechts oben)
U Proj.-Winkel 2. Koordinatenebene? :
Projizierter Winkel in die 2. Koordinatenebene
des maschinenfesten Koordinatensystems (Y/Z
bei Werkzeugachse Z, siehe Bild rechts oben).
Eingabebereich von -89.9999° bis +89.9999°.
0°-Achse ist die Nebenachse der aktiven
Bearbeitungsebene (Y bei Werkzeugachse Z)
U ROT-Winkel der geschw. Ebene? : Drehung des
geschwenkten Koordinatensystems um die
geschwenkte Werkzeug-Achse (entspricht
sinngemäß einer Rotation mit Zyklus 10 DREHUNG).
Mit dem Rotations-Winkel können Sie auf einfache
Weise die Richtung der Hauptachse der
Bearbeitungsebene (X bei Werkzeug-Achse Z, Z bei
Werkzeug-Achse Y, siehe Bild rechts Mitte)
bestimmen. Eingabebereich von -360° bis +360°
U Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 346)
NC-Satz
Verwendete Abkürzungen
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
Abkürzung Bedeutung
PROJECTED Engl. projected = projiziert
PROPR principle plane: Hauptebene
PROMIN minor plane: Nebenebene
PROROT Engl. rotation: Rotation
