Seite 202: 5 bahnbew e gung en – p o lar k oor dinat e n
202
Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n

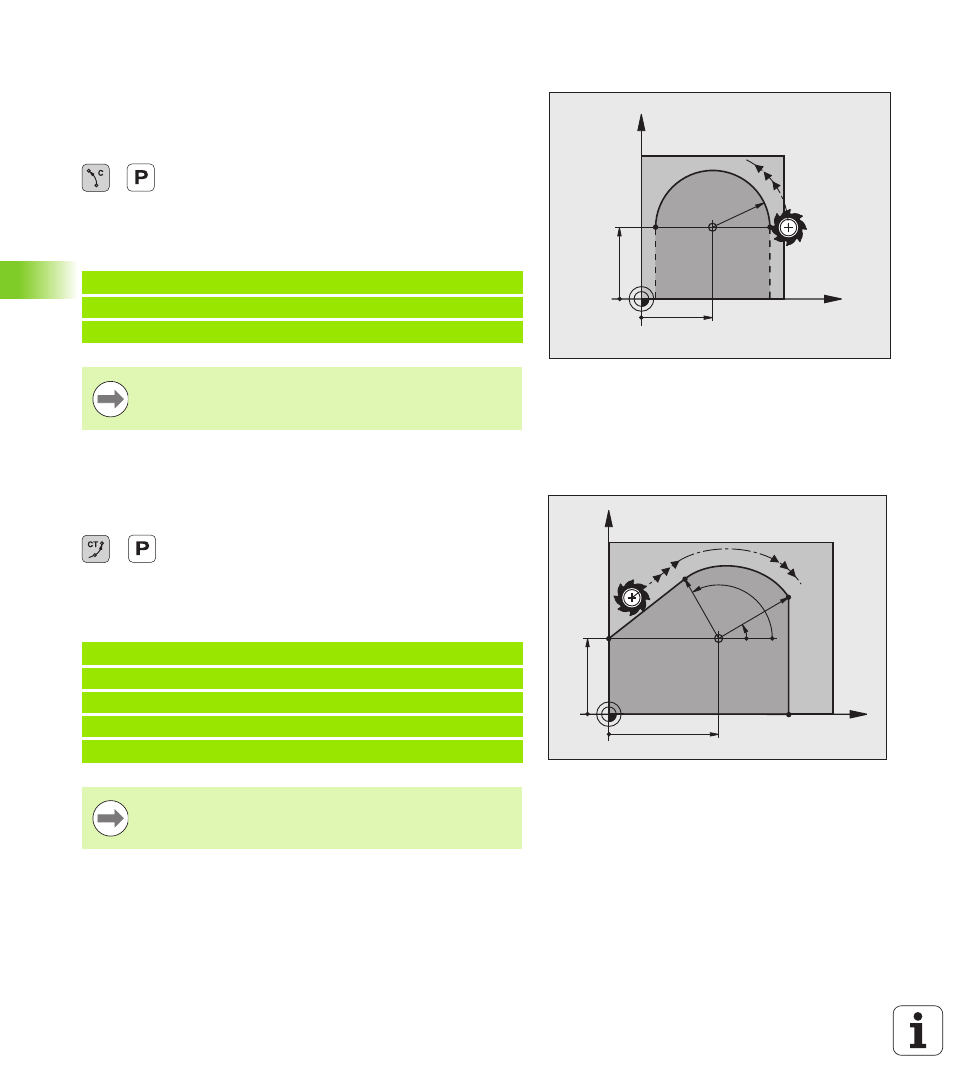

Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius PR ist gleichzeitig Radius des
Kreisbogens. PR ist durch den Abstand des Startpunkts zum Pol CC
festgelegt. Die zuletzt programmierte Werkzeug-Position vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
U
Polarkoordinaten-Winkel PA
: Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
U
Drehsinn DR
NC-Beispielsätze
Kreisbahn CTP mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
U
Polarkoordinaten-Radius PR
: Abstand des
Kreisbahn-Endpunkts zum Pol CC
U
Polarkoordinaten-Winkel PA
: Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Koordinaten gleiches Vorzeichen für
DR und PA eingeben.
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol ist nicht Mittelpunkt des Konturkreises!
