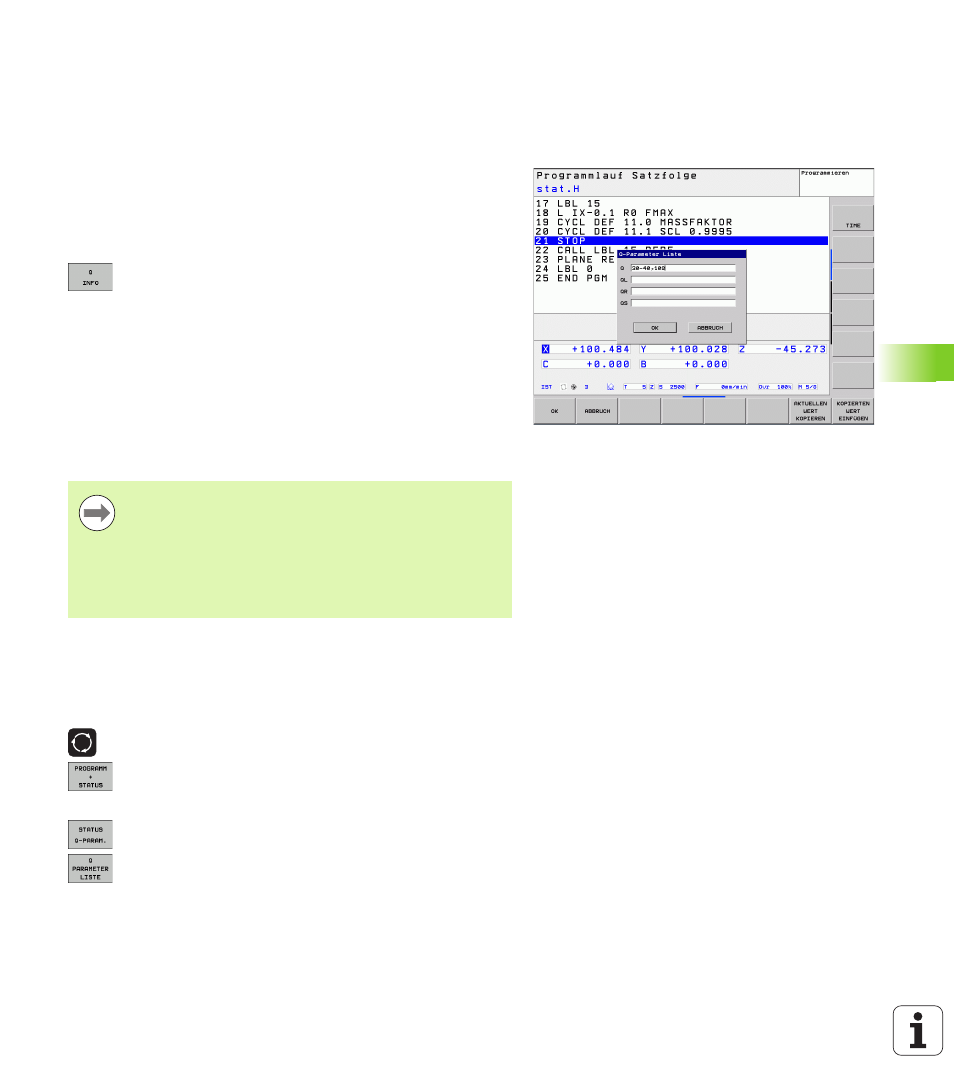

8.7 Q-Parameter kontrollieren und
ändern
Vorgehensweise
Sie können Q-Parameter in allen Betriebsarten (also beim Erstellen,
Testen und Abarbeiten von Programmen) kontrollieren und auch
ändern.
U
Ggf. Programmlauf abbrechen (z.B. externe STOP-Taste und
Softkey INTERNER STOP drücken) bzw. Programm-Test anhalten
U
Q-Parameter-Funktionen aufrufen: Softkey Q INFO
bzw. Taste Q drücken
U
Die TNC listet alle Parameter und die dazugehörigen
aktuellen Werte auf. Wählen Sie mit den Pfeiltasten
oder der Taste GOTO den gewünschten Parameter.
U
Wenn Sie den Wert ändern möchten, drücken Sie den
Softkey AKTUELLES FELD EDITIEREN geben Sie den
neuen Wert ein und bestätigen Sie mit der Taste ENT
U
Wenn Sie den Wert nicht ändern möchten, dann
drücken Sie den Softkey AKTUELLEN WERT oder
beenden Sie den Dialog mit der Taste END
In den Betriebsarten Manuell, Handrad, Einzelsatz, Satzfolge und
Programm-Test können Sie Q-Parameter auch in der zusätzlichen
Statusanzeige anzeigen lassen.
U
Ggf. Programmlauf abbrechen (z.B. externe STOP-Taste und
Softkey INTERNER STOP drücken) bzw. Programm-Test anhalten
U
Softkey-Leiste für die Bildschirm-Aufteilung aufrufen
U
Bildschirmdarstellung mit zusätzlicher Status-Anzeige
wählen: Die TNC zeigt in der rechten Bildschirmhälfte
das Statusformular Übersicht an
U
Wählen Sie den Softkey STATUS Q-PARAM
U
Wählen Sie den Softkey Q PARAMETER LISTE
U
Die TNC öffnet ein Überblend-Fenster in dem Sie den
gewünschten Bereich für die Anzeige der Q-
Parameter bzw. String-Parameter eingeben können.
Mehrere Q-Parameter geben Sie mit Kommas ein
(z.B. Q 1,2,3,4). Anzeigebereiche definieren Sie mit
einem Bindestrich eingeben (z.B. Q 10-14)
Von der TNC in Zyklen oder intern verwendete Parameter,
sind mit Kommentaren versehen.
Wenn Sie lokale, globale oder String-Parameter
kontrollieren oder ändern wollen, drücken Sie den Softkey
PARAMETER ANZEIGEN Q QL QR QS. Die TNC zeigt
dann den jeweiligen Parametertyp. Die zuvor
beschriebenen Funktionen gelten ebenso.
