Programmieren: Q-Parameter
8.1 Pr
inzip und F
unktionsübersic
ht
8.1 Prinzip und Funktionsübersicht
Mit Parametern können Sie in einem Bearbeitungs-Programm ganze
Teilefamilien definieren. Dazu geben Sie anstelle von Zahlenwerten
Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
Koordinatenwerte
Vorschübe
Drehzahlen
Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die
Ausführung von Bearbeitungsschritten von logischen Bedingungen
abhängig machen. In Verbindung mit der FK-Programmierung, können
Sie auch Konturen die nicht NC-gerecht bemaßt sind mit
Q-Parametern kombinieren.
Q-Parameter sind durch Buchstaben und eine Nummer zwischen
0 und 1999 gekennzeichnet. Es stehen Parameter mit
unterschiedlicher Wirkungsweise zur Verfügung, siehe nachfolgende
Tabelle:

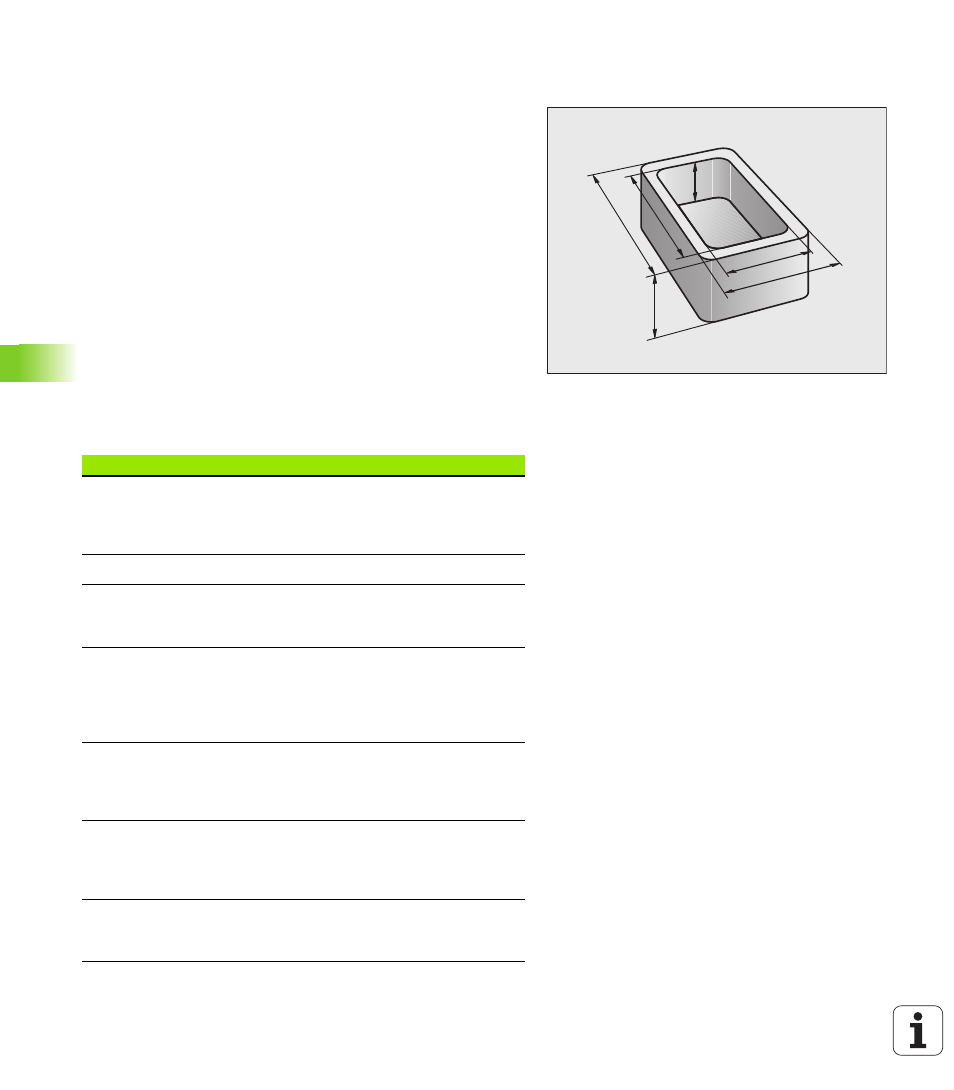

Q4
Q2
Q3
Q1
Q5
Q6
Bedeutung
Bereich
Frei verwendbare Parameter, sofern keine
Überschneidungen mit SL-Zyklen auftreten
können, global für alle im TNC-Speicher
befindlichen Programme wirksam
Q0
bis Q99
Parameter für Sonderfunktionen der TNC
Q100
bis Q199
Parameter, die bevorzugt für Zyklen verwendet
werden, global für alle im TNC-Speicher
befindlichen Programme wirksam
Q200
bis Q1199
Parameter, die bevorzugt für Hersteller-Zyklen
verwendet werden, global für alle im TNC-
Speicher befindlichen Programme wirksam.
Ggf. Abstimmung mit Maschinenhersteller
oder Drittanbieter erforderlich
Q1200
bis Q1399
Parameter, die bevorzugt für Call-Aktive
Hersteller-Zyklen verwendet werden, global für
alle im TNC-Speicher befindlichen Programme
wirksam
Q1400
bis Q1499
Parameter, die bevorzugt für Def-Aktive
Hersteller-Zyklen verwendet werden, global für
alle im TNC-Speicher befindlichen Programme
wirksam
Q1500
bis Q1599
Frei verwendbare Parameter, global für alle im
TNC-Speicher befindlichen Programme
wirksam
Q1600
bis Q1999
