436 Handbetrieb und Einrichten
13.8 Bezugspunkt-Setz
e
n mit 3D
-T
astsyst
e
m (Sof
tw
ar
e-Option
T
ouc
h
p
ro
be
functions)

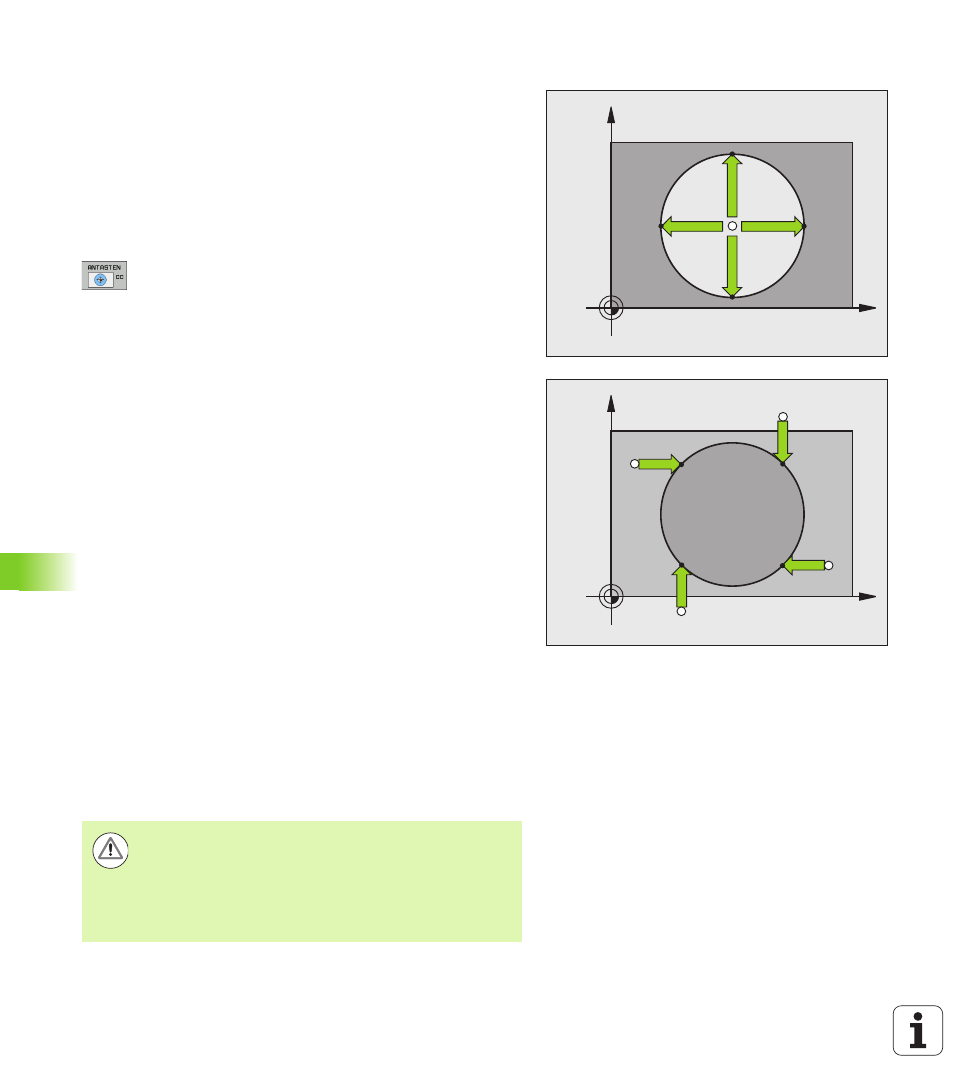

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
U Tastkugel ungefähr in die Kreismitte positionieren
U Antastfunktion wählen: Softkey ANTASTEN CC
wählen
U Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
U Bezugspunkt : Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite
426, oder siehe „Messwerte aus den Tastsystem-
Zyklen in die Preset-Tabelle schreiben”, Seite 427)
U Antastfunktion beenden: Softkey END drücken
Außenkreis:
U Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
U Antastrichtung wählen: Entsprechenden Softkey wählen
U Antasten: Externe START-Taste drücken
U Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
U Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-Zyklen in eine
Nullpunkt-Tabelle schreiben”, Seite 426, oder siehe „Messwerte
aus den Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite
427)
U Antast-Funktion beenden: Softkey END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Falls Sie Antastfunktionen in der geschwenkten
Bearbeitungsebene nutzen, müssen Sie 3D-ROT für die
Betriebsarten Manuell und Automatik auf Aktiv setzen.
