398 Handbetrieb und Einrichten
13.8 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
m

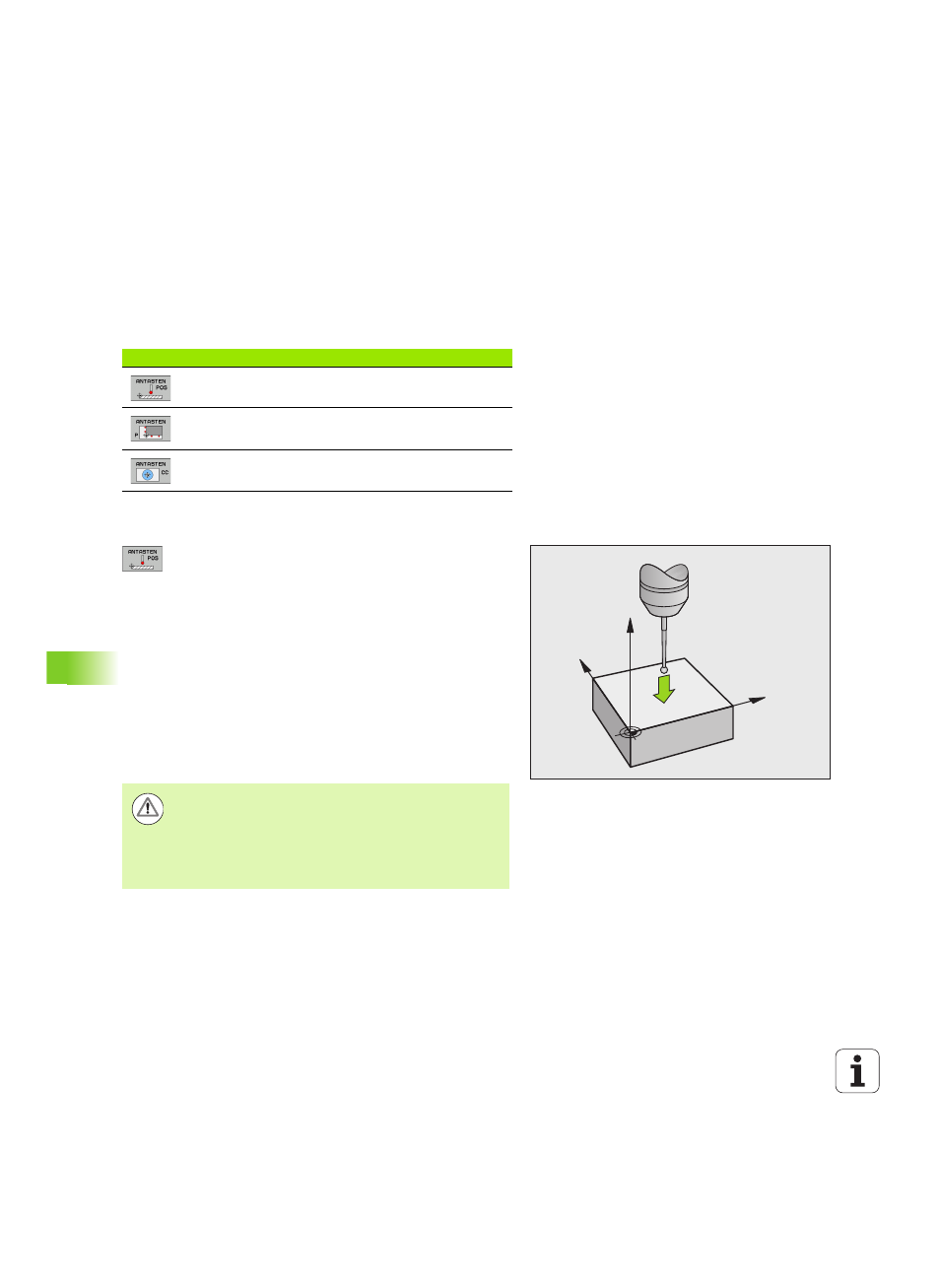

13.8 Bezugspunkt-Setzen mit 3D-
Tastsystem
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Bezugspunkt-Setzen in einer beliebigen Achse
U Antastfunktion wählen: Softkey ANTASTEN POS
drücken
U Tastsystem in die Nähe des Antastpunkts
positionieren
U Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Bezugspunkt : Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, siehe „Messwerte
aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 390
U Antast-Funktion beenden: Softkey END drücken
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit Seite 398
Ecke als Bezugspunkt setzen Seite 399
Kreismittelpunkt als Bezugspunkt
setzen Seite 400
Y
X
Z
HEIDENHAIN übernimmt die Gewährleistung für die
Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-
Tastsysteme eingesetzt werden.
Falls Sie Antastfunktionen in der geschwenkten
Bearbeitungsebene nutzen, müssen Sie 3D-ROT für die
Betriebsarten Manuell und Automatik auf Aktiv setzen.
