HEIDENHAIN TNC 640 63
2.4 Stat
us-Anz
eig
e

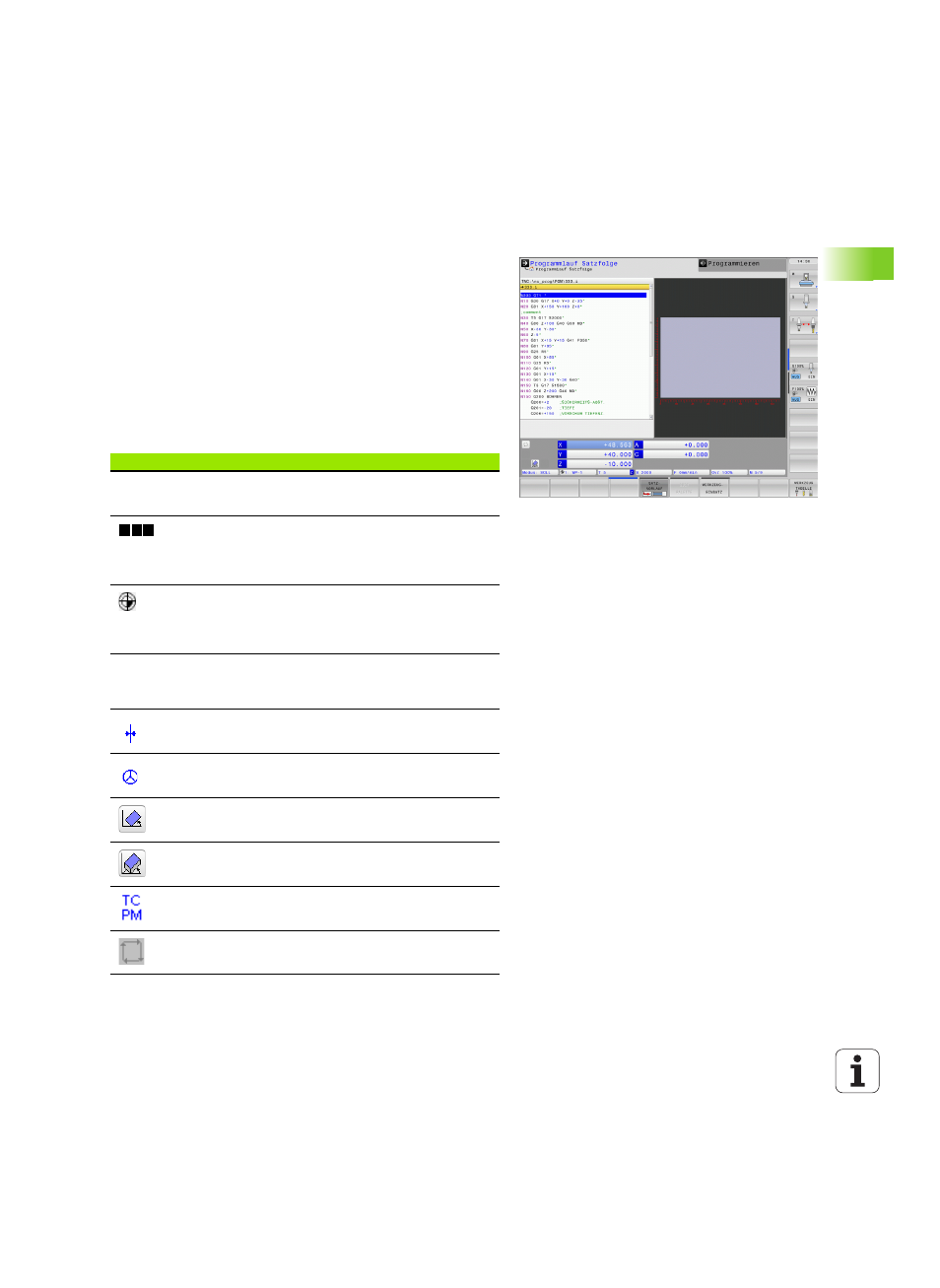

n 2.4 Status-Anzeigen
„Allgemeine“ Status-Anzeige
Die allgemeine Status-Anzeige im unteren Bereich des Bildschirms
informiert Sie über den aktuellen Zustand der Maschine. Sie erscheint
automatisch in den Betriebsarten
„ Programmlauf Einzelsatz und Programmlauf Satzfolge, solange für
die Anzeige nicht ausschließlich „Grafik“ gewählt wurde, und beim
„ Positionieren mit Handeingabe.
In den Betriebsarten Manueller Betrieb und El. Handrad erscheint die
Status-Anzeige im großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
Positions-Anzeige: Modus Ist-, Soll- oder Restweg-
Koordinaten
Maschinenachsen; Hilfsachsen zeigt die TNC mit
kleinen Buchstaben an. Die Reihenfolge und Anzahl
der angezeigten Achsen legt Ihr Maschinenhersteller
fest. Beachten Sie Ihr Maschinenhandbuch
Nummer des aktiven Bezugspunkts aus der Preset-
Tabelle. Wenn der Bezugspunkt manuell gesetzt
wurde, zeigt die TNC hinter dem Symbol den Text
MAN
an
Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes. Drehzahl S,
Vorschub F und wirksame Zusatzfunktion M
Achse ist geklemmt
Achse kann mit dem Handrad verfahren werden
Achsen werden unter Berücksichtigung der Grund-
drehung verfahren
Achsen werden in geschwenkter
Bearbeitungsebene verfahren
Die Funktion M128 oder FUNCTION TCPM ist aktiv
kein Programm aktiv
IST
X Y Z
F S M
