HEIDENHAIN TNC 640 457
16.5 Ether
n
et-Sc
hnit
tst
elle
16.5 Ethernet-Schnittstelle
Einführung
Die TNC ist standardmäßig mit einer Ethernet-Karte ausgerüstet, um
die Steuerung als Client in Ihr Netzwerk einzubinden. Die TNC
überträgt Daten über die Ethernet-Karte mit
„ dem smb-Protokoll (server message block) für Windows-
Betriebssysteme, oder
„ der TCP/IP-Protokoll-Familie (Transmission Control Protocol/Internet
Protocol) und mit Hilfe des NFS (Network File System)
Anschluss-Möglichkeiten

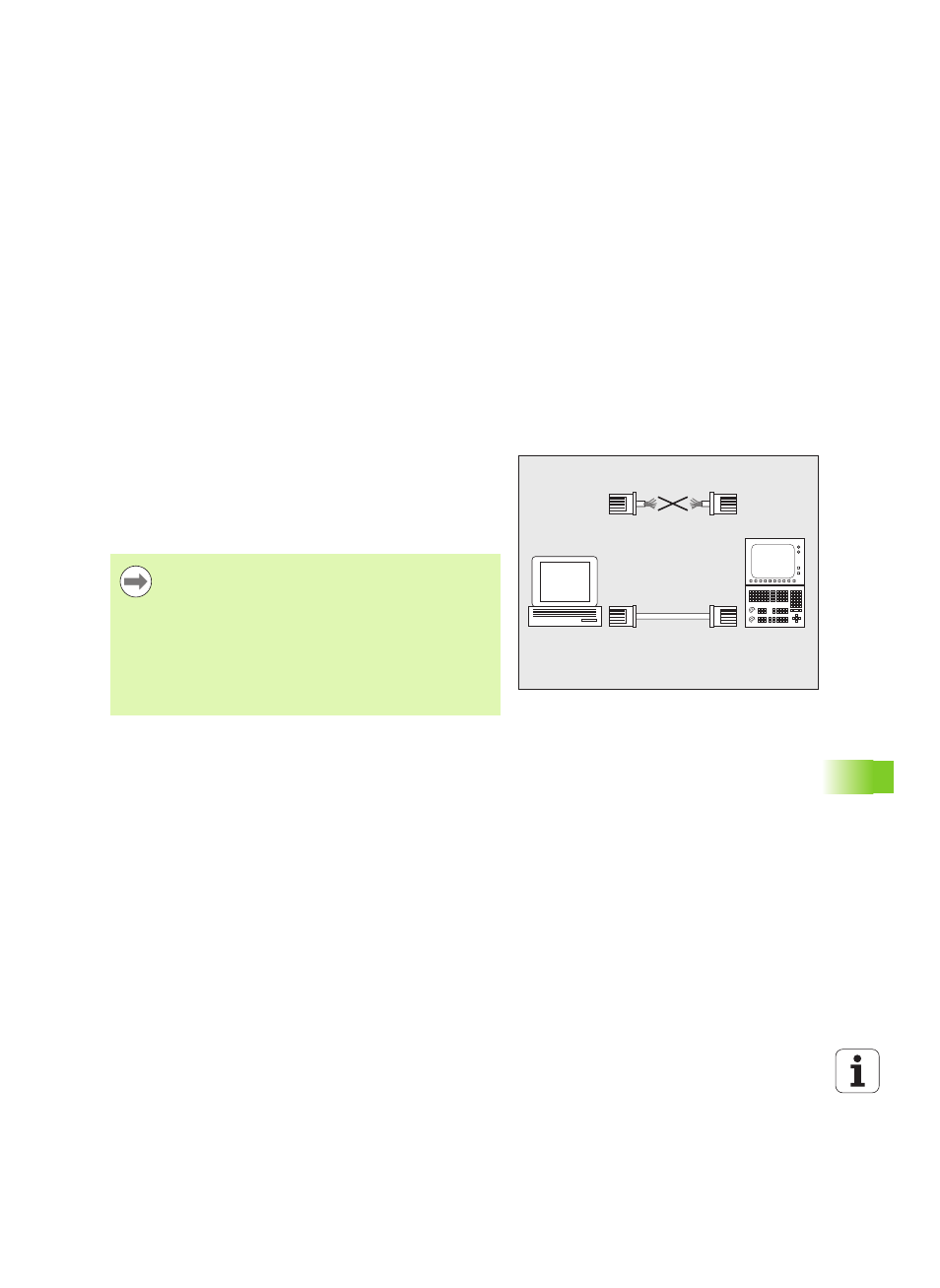

Sie können die Ethernet-Karte der TNC über den RJ45-Anschluss
(X26,100BaseTX bzw. 10BaseT) in Ihr Netzwerk einbinden oder direkt
mit einem PC verbinden. Der Anschluss ist galvanisch von der
Steuerungselektronik getrennt.
Beim 100BaseTX bzw. 10BaseT-Anschluss verwenden Sie Twisted
Pair-Kabel, um die TNC an Ihr Netzwerk anzuschließen.
PC
TNC
10BaseT / 100BaseTx
Die maximale Kabellänge zwischen TNC und einem
Knotenpunkt ist Abhängig von der Güteklasse des Kabels,
von der Ummantelung und von der Art des Netzwerks
(100BaseTX oder 10BaseT).
Sie können die TNC auch ohne großen Aufwand direkt mit
einem PC verbinden, der mit einer Ethernet-Karte
ausgerüstet ist. Verbinden Sie hierzu die TNC (Anschluss
X26) und den PC mit einem gekreuzten Ethernet-Kabel
(Handelsbezeichnung: Patchkabel gekreuzt oder STP-
Kabel gekreuzt)
