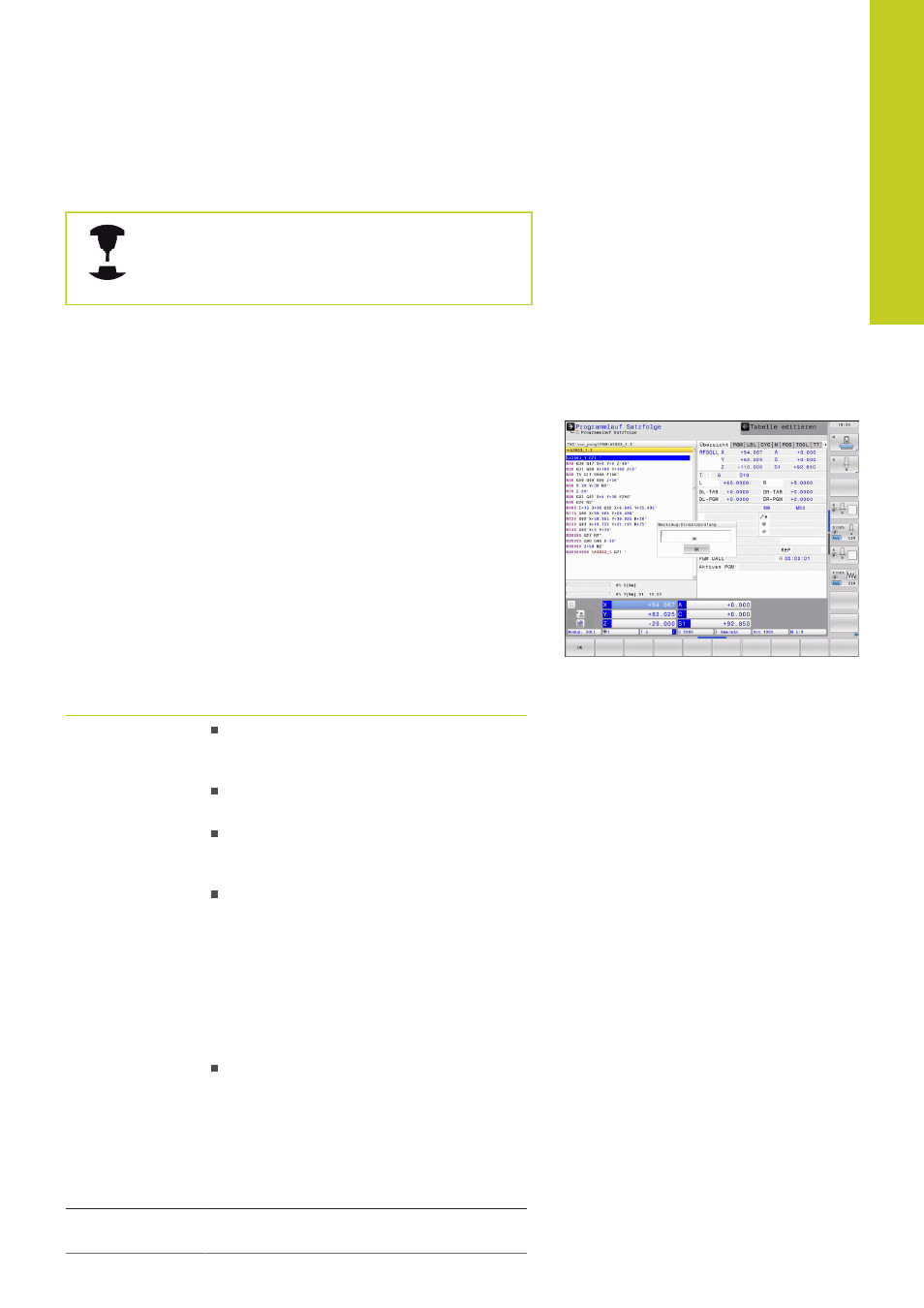

Werkzeug-Daten 5.2
5
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
171
Werkzeug-Einsatzprüfung
Die Funktion Werkzeug-Einsatzprüfung muss vom
Maschinenhersteller freigegeben werden. Beachten
Sie Ihr Maschinenhandbuch.
Um eine Werkzeug-Einsatzprüfung durchführen zu können, muss
das zu prüfende Klartext-Dialog-Programm in der Betriebsart
Programm-Test vollständig simuliert worden sein.
Werkzeug-Einsatzprüfung anwenden
Über die Softkeys WERKZEUG EINSATZ und WERKZEUG
EINSATZPRÜFUNG können sie vor dem Start eines Programmes
in der Betriebsart Abarbeiten prüfen, ob die im angewählten
Programm verwendeten Werkzeuge vorhanden sind und noch über
genügend Reststandzeit verfügen. Die TNC vergleicht hierbei die
Standzeit-Istwerte aus der Werkzeug-Tabelle, mit den Sollwerten
aus der Werkzeug-Einsatzdatei.
Die TNC zeigt, nachdem Sie den Softkey WERKZEUG
EINSATZPRÜFUNG betätigt haben, das Ergebnis der
Einsatzprüfung in einem Überblendfenster an. Überblendfenster
mit Taste ENT schließen.
Die TNC speichert die Werkzeug-Einsatzzeiten in einer separaten
Datei mit der Endung
pgmname.H.T.DEP. Die erzeugte Werkzeug-
Einsatzdatei enthält folgende Informationen:
Spalte Bedeutung
TOKEN TOOL: Werkzeug-Einsatzzeit pro
TOOL CALL. Die Einträge sind in
chronologischer Reihenfolge aufgelistet
TTOTAL: Gesamte Einsatzzeit eines
Werkzeugs
STOTAL: Aufruf eines Unterprogramms;
die Einträge sind in chronologischer
Reihenfolge aufgelistet
TIMETOTAL: Gesamtbearbeitungszeit
des NC-Programms wird in der
Spalte
WTIME eingetragen. In der
Spalte
PATH hinterlegt die TNC den
Pfadnahmen des entsprechenden NC-
Programms. Die Spalte
TIME enthält
die Summe aller
TIME-Eintrage (ohne
Eilgangbewegungen). Alle übrigen
Spalten setzt die TNC auf 0
TOOLFILE: In der Spalte PATH
hinterlegt die TNC den Pfadnahmen
der Werkzeug-Tabelle, mit der Sie
den Programm-Test durchgeführt
haben. Dadurch kann die TNC bei der
eigentlichen Werkzeug-Einsatzprüfung
festellen, ob Sie den Programm-Test mit
TOOL.T durchgeführt haben
TNR
Werkzeug-Nummer (
–1: noch kein
Werkzeug eingewechselt)
