Bahnbewegungen – Polarkoordinaten

6.5

6

TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013

209

Schraubenlinie (Helix)

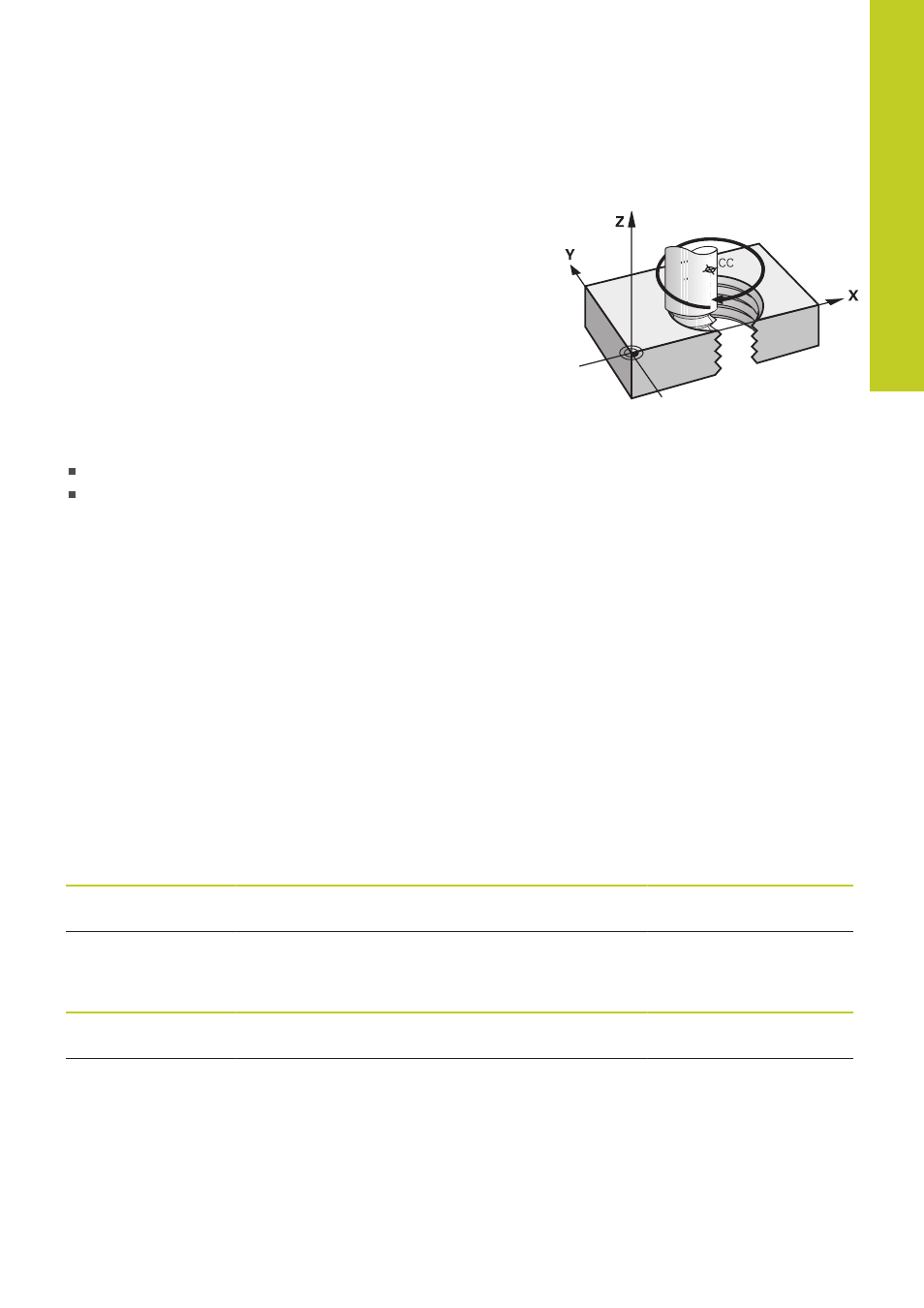

Eine Schraubenlinie entsteht aus der Überlagerung einer
Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die
Kreisbahn programmieren Sie in einer Hauptebene.

Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren.

Einsatz

Innen- und Außengewinde mit größeren Durchmessern

Schmiernuten

Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt
und die Gesamthöhe der Schraubenlinie.

Anzahl Gänge n:

Gewindegänge + Gangüberlauf am
Gewinde-Anfang und -ende

Gesamthöhe h:

Steigung P x Anzahl der Gänge n

Inkrementaler
Gesamtwinkel

H:

Anzahl der Gänge x 360° + Winkel
für Gewinde-Anfang + Winkel für
Gangüberlauf

Anfangskoordinate Z:

Steigung P x (Gewindegänge +
Gangüberlauf am Gewinde-Anfang)

Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.

Innengewinde

Arbeitsrichtung

Drehsinn

Radiuskorrektur

rechtsgängig
linksgängig

Z+
Z+

G13

G12

G41

G42

rechtsgängig
linksgängig

Z–
Z–

G12

G13

G42

G41

Außengewinde

rechtsgängig
linksgängig

Z+
Z+

G13

G12

G42

G41

rechtsgängig
linksgängig

Z–
Z–

G12

G13

G41

G42
