Programm-Test und Programmlauf
17.1 Grafiken
17
506
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013

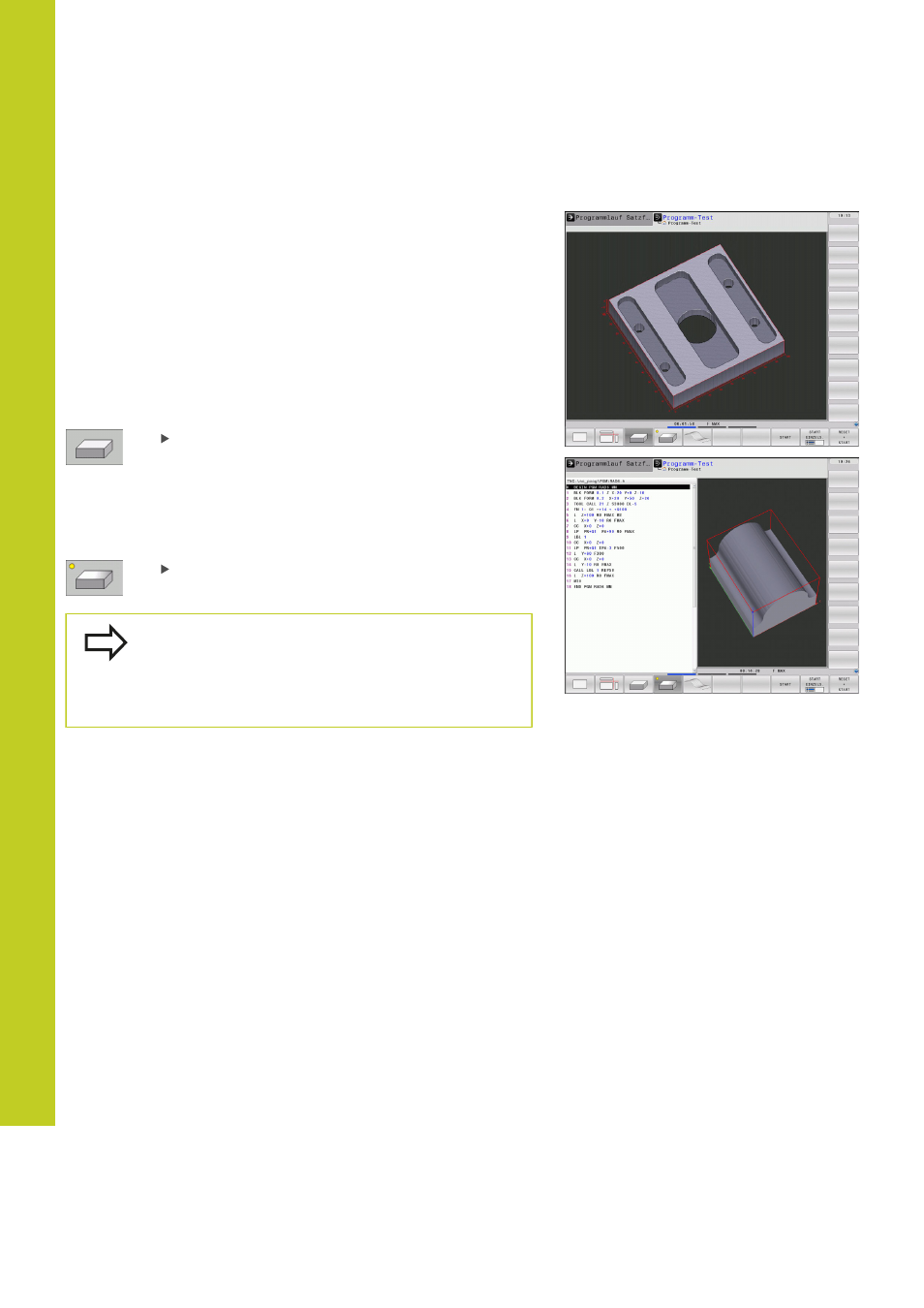

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie per Softkeys um die vertikale
Achse drehen und um die horizontale Achse kippen. Sofern Sie
eine Mouse an ihre TNC angeschlossen haben, können Sie durch
gedrückt halten der rechten Mouse-Taste diese Funktion ebenso
ausführen.
Die Umrisse des Rohteils zu Beginn der grafischen Simulation
können Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur
Ausschnitts-Vergrößerung zur Verfügung, siehe "Ausschnitts-
Vergrößerung", Seite 508.
3D-Darstellung mit Softkey wählen.
Mit der hochauflösenden 3D-Darstellung können Sie die Oberfläche
des bearbeiteten Werkstücks noch detaillierter darstellen. Die TNC
erzeugt durch eine simulierte Lichtquelle realistische Verhältnisse
von Licht und Schatten.
Hochauflösende 3D-Darstellung mit Softkey
wählen.
Die Geschwindigkeit der 3D-Grafik hängt von der
Schneidlänge (Spalte
LCUTS in der Werkzeug-Tabelle)
ab. Ist
LCUTS mit 0 definiert (Grundeinstellung), dann
rechnet die Simulation mit einer unendlich langen
Schneidlänge, was zu hohen Rechenzeit führt.
