Programmieren: Mehrachs-Bearbeitung
12.6 Peripheral Milling: 3D-Radiuskorrektur mit TCPM und Radius-
Korrektur (G41/G42)
12
402
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
12.6
Peripheral Milling: 3D-Radiuskorrektur
mit TCPM und Radius-Korrektur (G41/
G42)
Anwendung
Beim Peripheral Milling versetzt die TNC das Werkzeug senkrecht
zur Bewegungsrichtung und senkrecht zur Werkzeugrichtung um
die Summe der Delta-Werte
DR (Werkzeug-Tabelle und T-Satz). Die
Korrekturrichtung legen Sie mit der Radiuskorrektur
G41/G42 fest

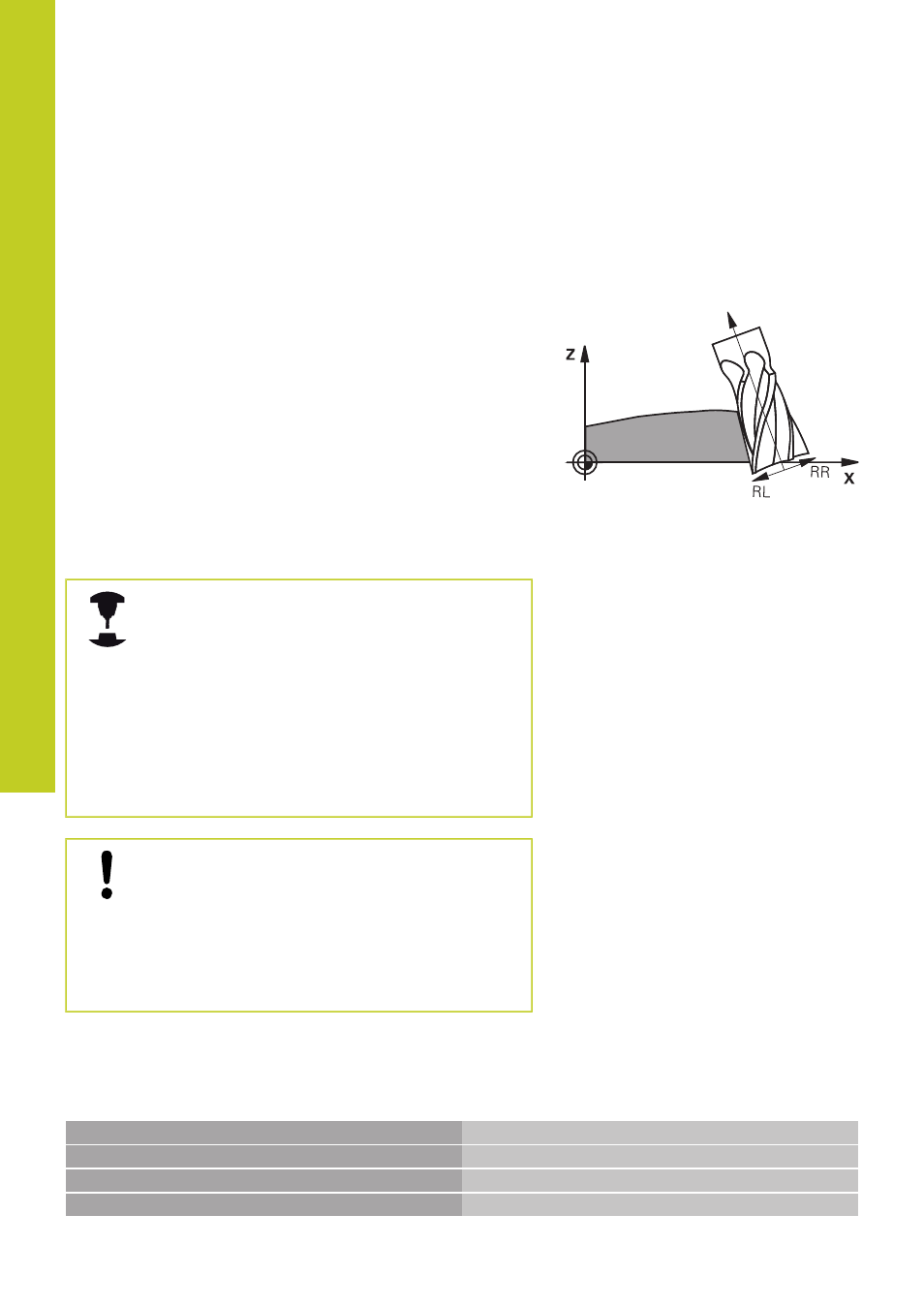

(siehe Bild rechts oben, Bewegungsrichtung Y+).
Damit die TNC die vorgegebene Werkzeug-Orientierung
erreichen kann, müssen Sie die Funktion
der Werkzeugspitze beim Positionieren von Schwenkachsen
beibehalten (TCPM): M128 (Software-Option 2)", Seite 392 und
anschließend die Werkzeug-Radiuskorrektur aktivieren. Die TNC
positioniert dann die Drehachsen der Maschine automatisch
so, dass das Werkzeug die durch die Drehachsen-Koordinaten
vorgegebene Werkzeug-Orientierung mit der aktiven Korrektur
erreicht.
Diese Funktion ist nur an Maschinen möglich,
für deren Schwenkachsen-Konfiguration
Raumwinkel definierbar sind. Beachten Sie Ihr
Maschinenhandbuch.
Die TNC kann nicht bei allen Maschinen die
Drehachsen automatisch positionieren.
Beachten Sie Ihr Maschinenhandbuch.
Beachten Sie, dass die TNC eine Korrektur um
die definierten
Delta-Werte durchführt. Ein in der
Werkzeug-Tabelle definierter Werkzeug-Radius R hat
keinen Einfluss auf die Korrektur.
Achtung Kollisionsgefahr!
Bei Maschinen, deren Drehachsen nur einen
eingeschränkten Verfahrbereich erlauben, können
beim automatischen Positionieren Bewegungen
auftreten, die beispielsweise eine 180°-Drehung des
Tisches erfordern. Achten Sie auf Kollisionsgefahr
des Kopfes mit dem Werkstück oder mit
Spannmitteln.
Die Werkzeug-Orientierung können Sie in einem G01-Satz wie
nachfolgend beschrieben definieren.
Beispiel: Definition der Werkzeug-Orientierung mit M128 und
Koordinaten der Drehachsen
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 *
Vorpositionieren
N20 M128 *
M128 aktivieren
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 *
Radius-Korrektur aktivieren
N40 X+50 Y+0 Z+0 B-30 C+0 *
Drehachse anstellen (Werkzeug-Orientierung)
