17
T10
KA
E2
M6: M d = 8 Nm
M5: M
d
= 5 Nm
2±0.3
// 0.3 F
E2

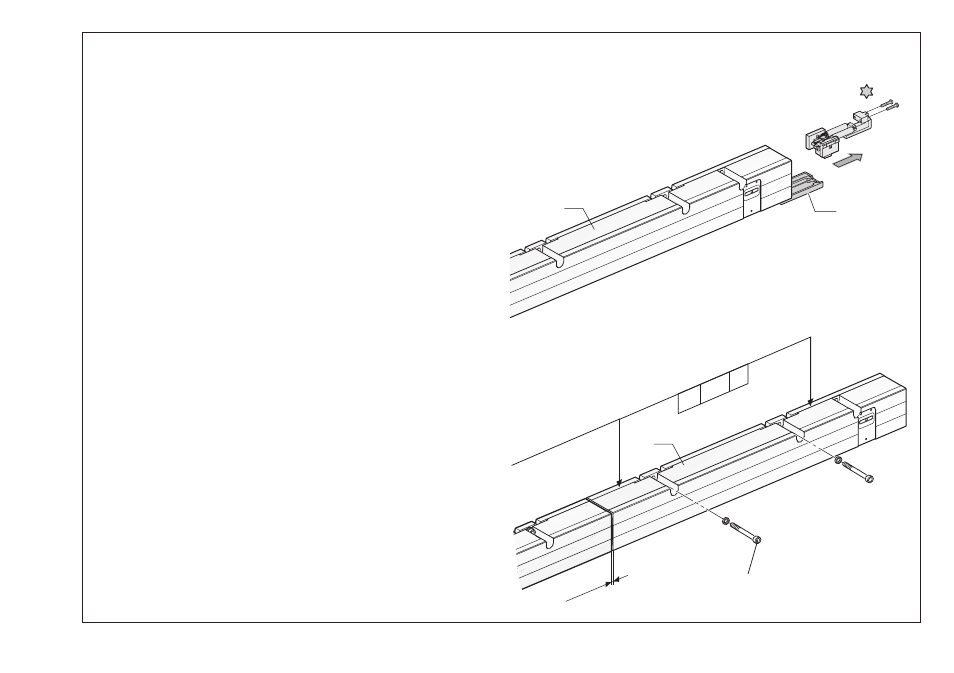

Spanneinrichtung von Gehäuseendstück E2 lösen.
Anschlagplatte K
A
herausschieben.
Gehäuseendstück E2 über Gehäusemittelstück schieben, ausrichten
und befestigen.
Detach the tensioning device from housing end section E2.
Slide out stop plate K
A
.
Slide housing end section E2 onto the housing middle section, align
and fasten.
