HEIDENHAIN LC 200 - Handbuch (Seite 33)

33
Ω
<1 Ω
M5, SW5:
ID 689924-01
M6, SW6:
ID 689924-02
M5x12
M6x12
T2
SN ID
HEIDENHAIN
LC 201 ML
0.000

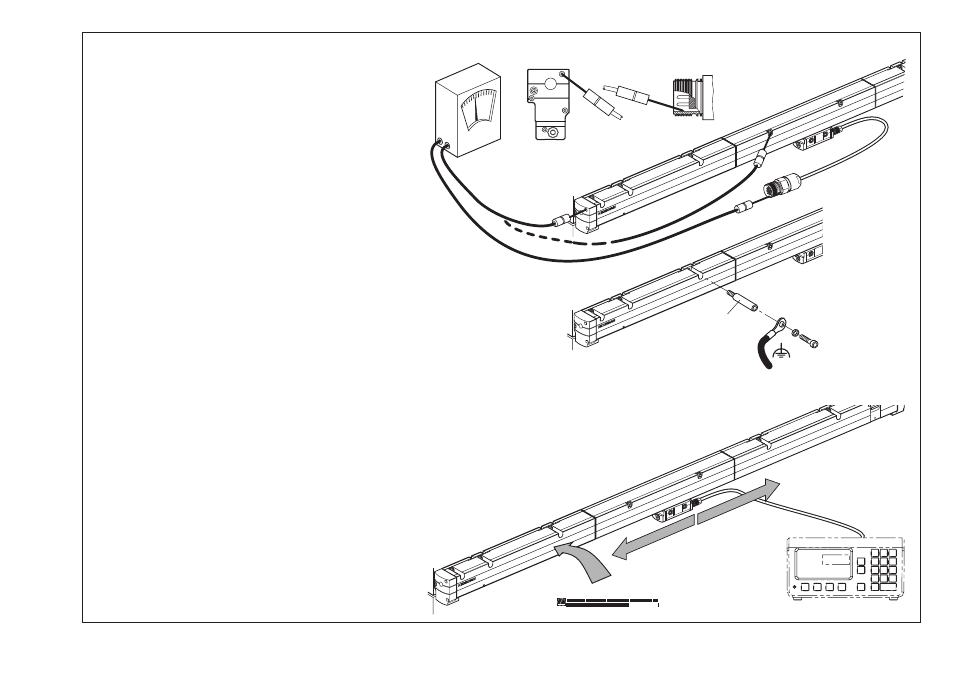

Abschließende Arbeiten
Messgerät an einem HEIDENHAIN-Prüfgerät, z.B. PWM 20
oder einer geeigneten Folge-Elektronik anschließen und
Funktion über gesamten Verfahrbereich überprüfen.
Typenschild T2 anbringen.
Elektrischen Widerstand zwischen Steckergehäuse,
beiden Gehäuseendstücken und allen Maßband-
Gehäusen prüfen:
Sollwert: 1
 max.
Wenn >1 , Maßbandgehäuse erden.
Für Gehäuseendstücke Zylinderschraube ID 689924-xx
verwenden.
Final steps
Connect the encoder to a HEIDENHAIN PWM 20 phase
meter or other suitable subsequent electronics and check
for proper function over the entire range of traverse.
Attach ID label T2.
Check the resistance between the connector housing,
the two housing end sections and all scale-tape
housings:
Nominal value: 1  max.
If >1  scale-tape housing must be grounded.
Use cylinder head screw with ID 689924-xx for the
housing end sections.
