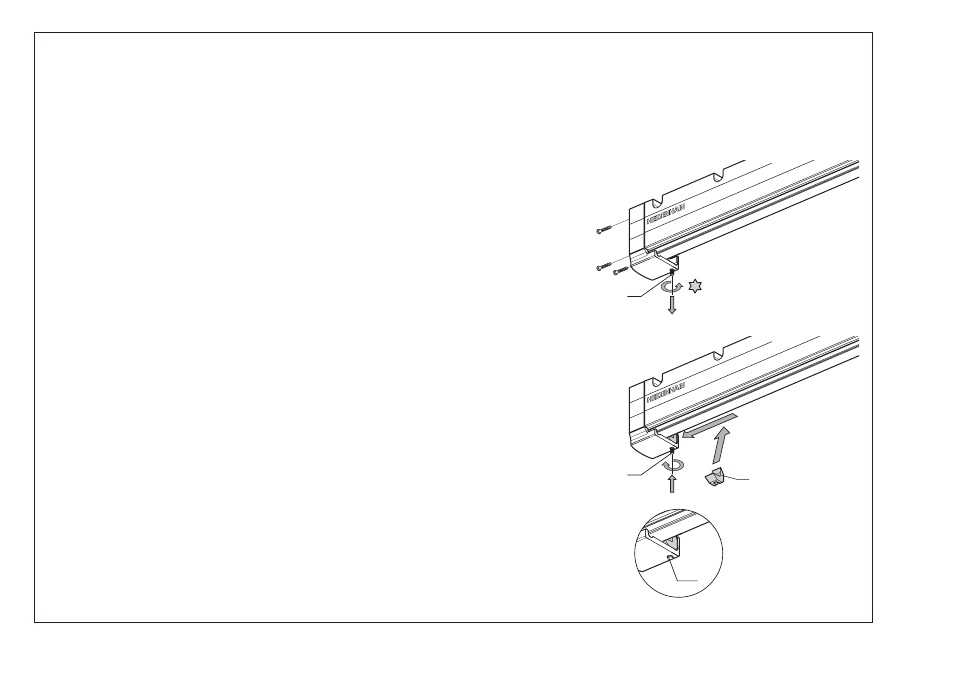

Dichtlippen befestigen (Endstück E1)
Gehäusedeckel mit 3 Schrauben befestigen.
Achtung:
Auf Dichtung achten. Die Dichtlippen sollen gut anliegen.
Klemmschraube S lösen.
Dichtlippen-Klemmstück O einsetzen und unter den Gehäusedeckel
schieben.
Schraube S bündig *) anziehen.
Fastening the sealing lips (end section E1)
Fasten the housing end cap with 3 screws.
Caution:
Pay attention to the seal. The sealing lips should fit closely.
Loosen the clamping screw S.
Insert sealing-lips clamp O and slide it under the housing end cap.
Tighten screw S so that it is flush *).
