Um diese Funktionen zu gewährleisten, verfügt der SC-COM über serielle Schnittstellen. Das sind zum Beispiel:
• 3 LAN-Schnittstellen
• RS485-Schnittstelle für die Kommunikation mit Geräten der String-Stromüberwachung
• Schnittstellen für die Kommunikation mit internen Wechselrichter-Komponenten
Diese Schnittstellen des SC-COM sind bei der Fertigung verkabelt. Bei der Installation des Sunny Central werden die
externen Datenkabel an die Kundenanschlussklemmen im Sunny Central angeschlossen.
3.2 Netzwerkkonzept
Um die Daten effizienter und schneller zu übertragen, ist der SC-COM mit 2 zusätzlichen LAN‑Schnittstellen ausgerüstet.
Dadurch lassen sich bei Bedarf 2 separate Netzwerke aufbauen. Durch die 2 separaten Netzwerke wird eine schnellere
Datenkommunikation mit sehr kurzen Reaktionszeiten erreicht. Wenn Ihr Netzwerk genügend Geschwindigkeit zur
Datenübertragung aufweist, kann ein Netzwerk für beide Arten der Daten verwendet werden.

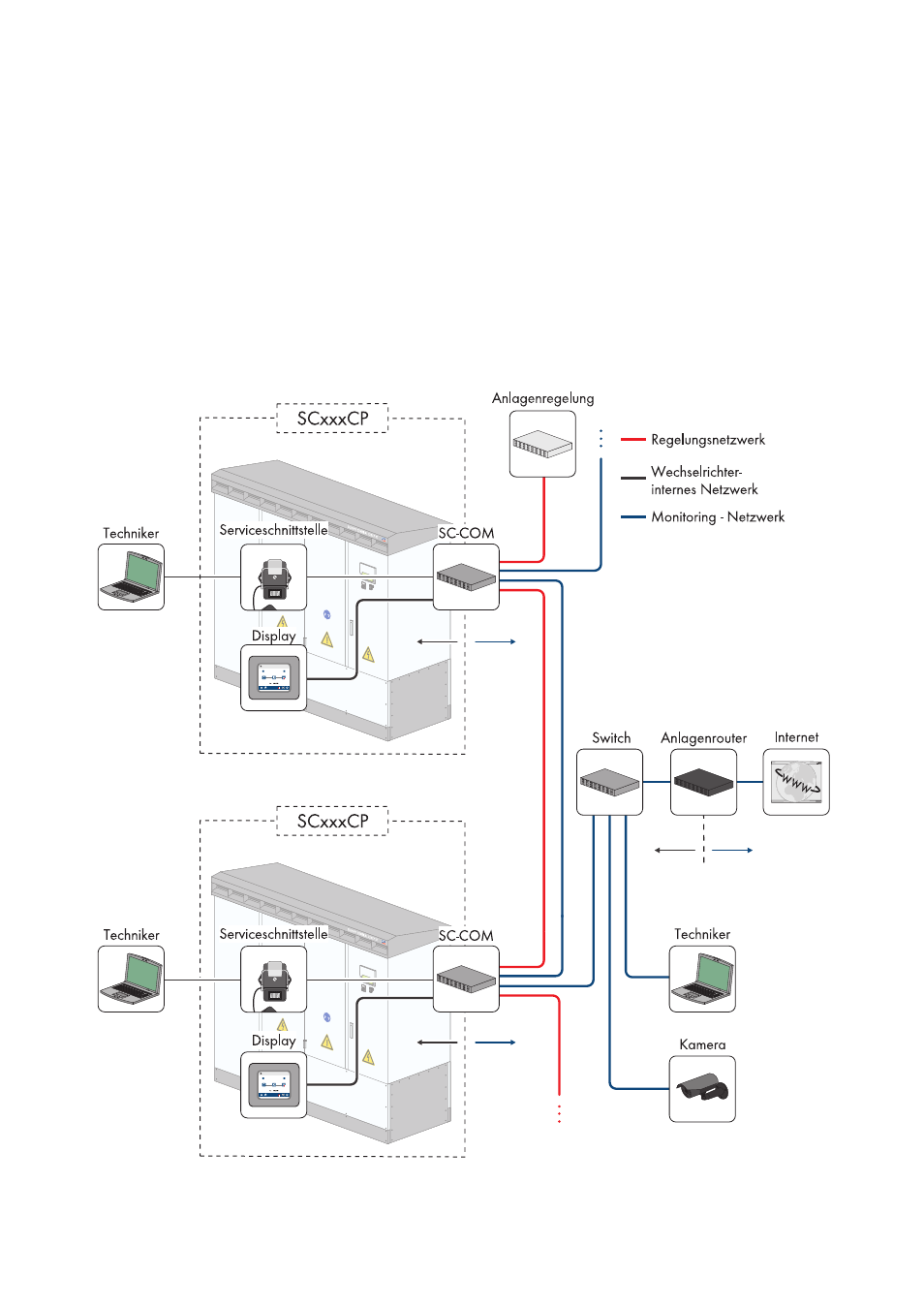

Abbildung 3: Grundprinzip der Kommunikation in der PV-Großanlage (Beispiel)
