SMA Technologie AG Batteriemanagement
Bedienungsanleitung SI3324/4248-14:FD2406 Seite 39
6.3 Tiefentladeschutz/Batteriezustand
Bleibatterien altern im tiefentladenen Zustand um bis zu 100-mal schneller als im Voll-
ladezustand. Je nach Batterietyp bezeichnet man Ladezustände kleiner 40 % bereits
als Tiefentladung. Um eine lange Lebensdauer der Batterie zu erreichen, ist ein siche-
rer Schutz vor Tiefentladungen sehr wichtig. Der Tiefentladeschutz beim Sunny Island
3324/4248 nutzt stromkompensierte Spannungsschwellen in Kombination mit einer
zeitlichen Verzögerung. Durch die drei unterschiedlichen Stufen ergeben sich die fol-
genden vier Batteriezustände (BatState):
• Normalbetrieb (BatState = Normal)
• 1. Stufe (BatState = Warning)
• 2. Stufe (BatState = Low)
• 3. Stufe (BatState = Critical)

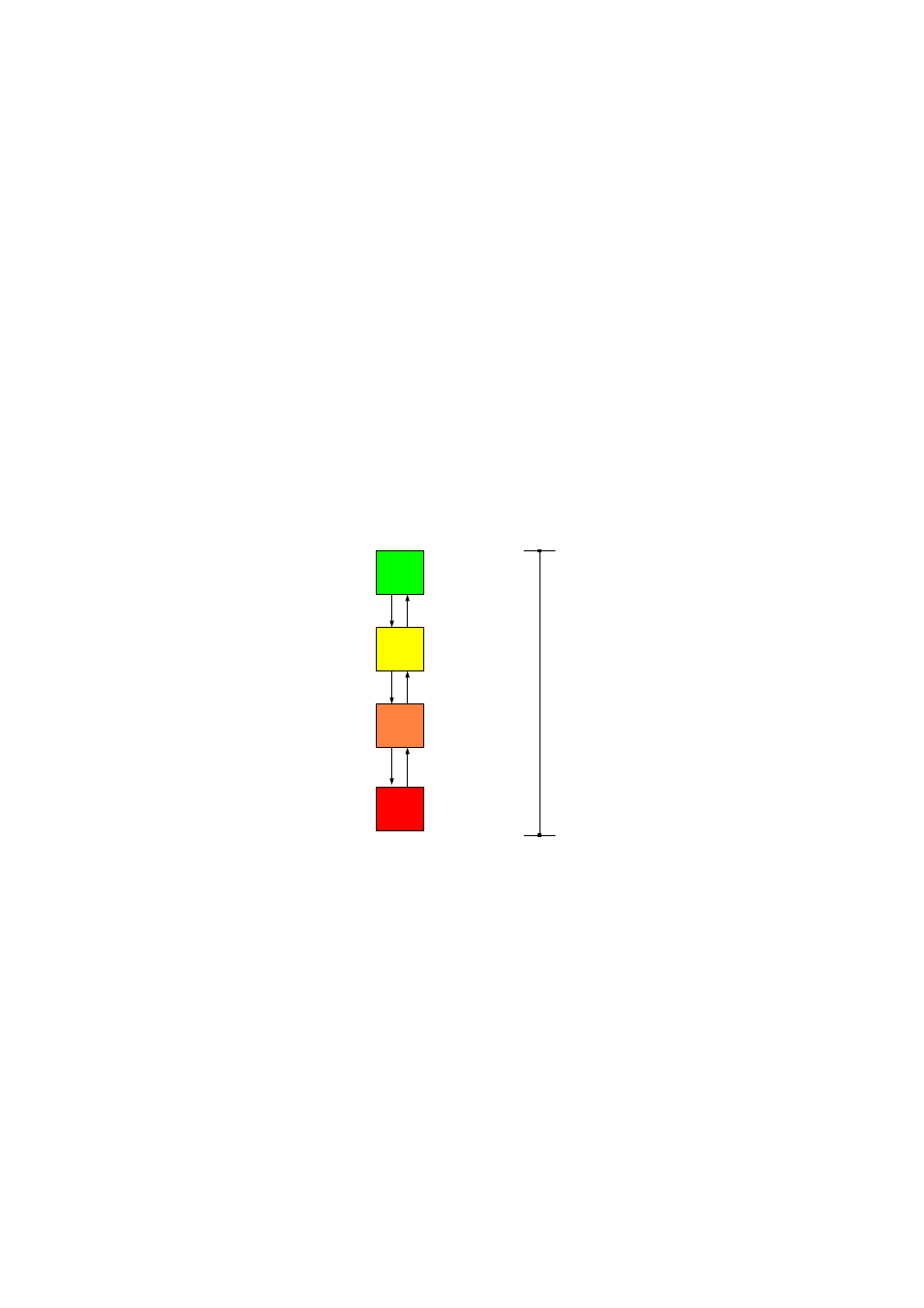

Die vier Batteriezustände zeigt die folgende Abbildung:
Solange der Sunny Island 3324/4248 noch keine Tiefentladung erkannt hat, befin-
det er sich im Batteriezustand (BatState) „Normal“.
Sobald die erste Stufe des Tiefentladeschutzes anspricht, wechselt der Sunny Island
3324/4248 in den Zustand „Warning“. Diesen kann man dazu nutzen, um einen Ge-
nerator zu starten.
Normal
Warning
(Start
Generator)
Low
(Load
Shedding)
Critical
(Shut
down)
BatVoltage, BatCurrent >
SocLim1
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim2
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim3
for t > 15 minutes
or charge current
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
and no charging current
BatVoltage, BatCurrent <
SocLim2 for t > 2/6/30
minutes
100 %
SocLim1
SocLim2
SocLim3
0 %
