5. Technische gegevens

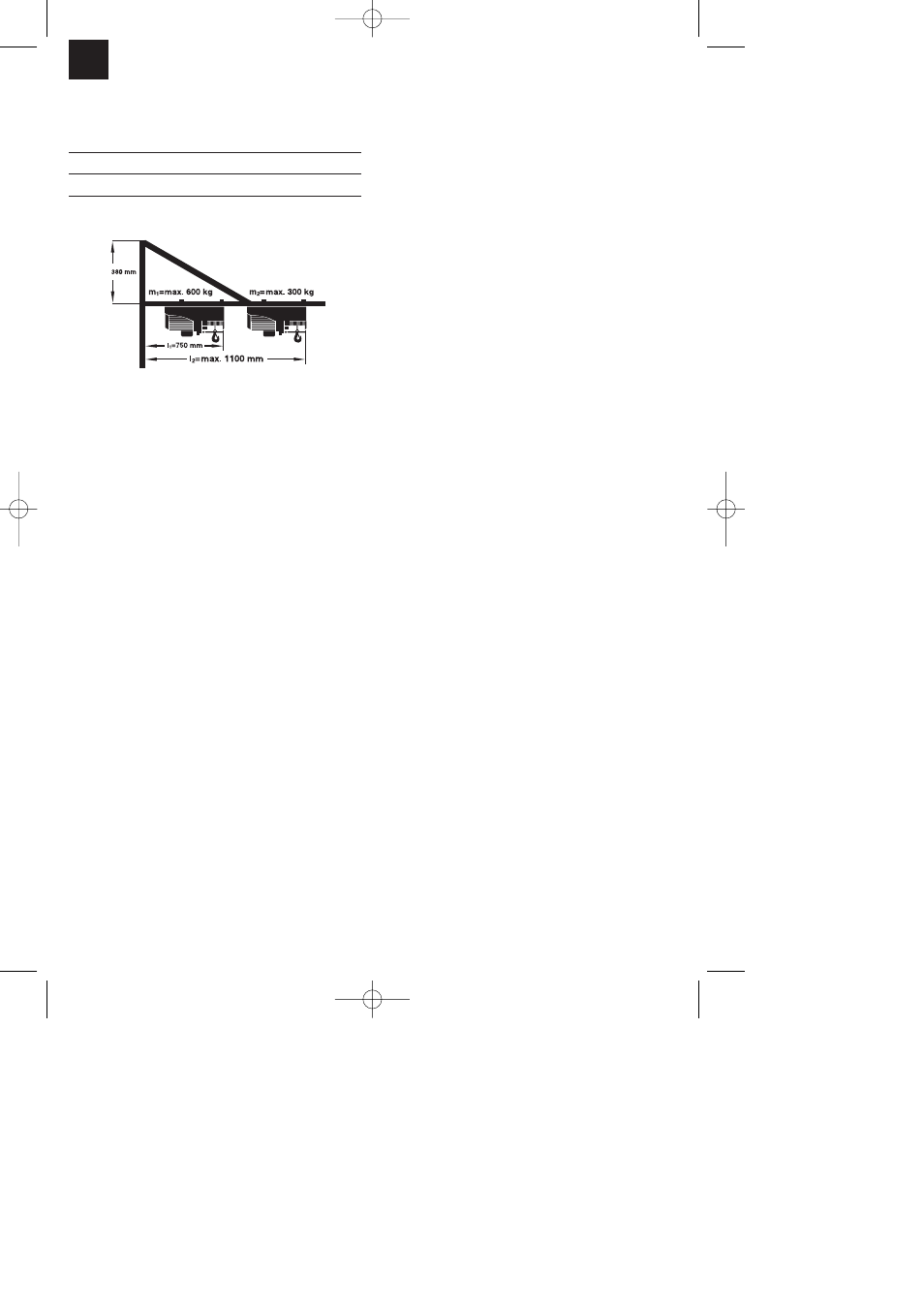

Vlucht: max.

last:

l1 = 750 mm

m1 = 600 kg

l2 = 1100 mm

m2 = 300 kg

Zwenkbereik: max. 180°

6. Vóór ingebruikneming

De draaiarm dient om er een elektrische
kabeltakel op te bevestigen.
Ter bevestiging van de draaiarm heeft u een
ronde stalen staaf van 48 mm diameter
nodig, waarvan de wanddikte niet kleiner
mag zijn dan 3 mm. Let er goed op dat de
verankering van de stalen staaf de zich
voordoende krachten weerstaat. Raadpleeg
een geautoriseerde deskundige.

7. Montage

Maak de buismanchet (1) (met grote
scharnierpen (A)) vast op een stalen staaf
m.b.v. van de bevestigingsbeugel voor de
buismanchet (2), sluitringen (11),
borgringen (10) en twee zeskantmoeren (9).
Voordat u de bouten aanhaalt schuift u de
buismanchetten (1) naar de gewenste
werkhoogte van de draaiarm (fig. 3-5).
Vet de scharnierpen (A) in met wat
smeervet.
Haak dan de vierkante dwarsarm (5) vast
op de scharnierpen (A) en schuif de splitpen
(8) door het gat in de scharnierpen (A) (fig.
6-7).
Daarna buigt u de beide benen van de
splitpen (8) uiteen zodat de splitpen(8) niet

uit het boorgat kan glijden. (fig. 8)
Maak dan de buismanchet (3) (met de
kleine scharnierpen (B)) analoog met de
buismanchet (1) vast op de stalen staaf
boven de vierkante dwarsarm. Stel daarbij
de hoogte van de bovenste buismanchet (3)
in zodat de afstand H tussen de beide
buismanchetten (1/3) exact 380 mm
bedraagt.
Haak dan de steunarm (4) met het groter
boorgat vast op de scharnierpen (B) van de
buismanchet (3). Schuif de splitpen (7) het
boorgat van de scharnierpen (B) in en buig
de beide benen van de splitpen (7) uiteen
zodat de splitpen (7) niet uit het boorgat kan
glijden (fig. 9-10).
Haal nu de bouten van de buismanchetten
aan. Het aanspankoppel van de moeren (9)
moet 45 Nm bedragen.
Schuif de verlengbuis (6) met de kant
zonder boorgat de vierkante dwarsarm (5)
in (fig. 11). Zorg ervoor dat het boorgat (C)
buiten ligt zoals getoond in fig. 12.
Verbind de steunarm (4) met de vierkante
dwarsarm (5) en de verlengbuis (17) door
de zeskantbout (6) door de boven elkaar
liggende boorgaten in te steken, een
sluitring (20) en de borgring (19) over de
bout (17) te schuiven en met een
zeskantmoer (18) aan te draaien (fig. 12-
14).
Aan het einde van de verlengbuis monteert
u een bout (16) om het neerglijden van de
takel te voorkomen. (Fig. 15-17).
Met de vlucht van 750 mm van de takel mag
het te heffen gewicht niet groter worden dan
600 kg (fig. 18).
Met de vlucht van 1.100 mm van de takel
mag het te heffen gewicht niet groter
worden dan 300 kg (fig. 20).
Bij de montage van de elektrische
kabeltakel op de verlengbuis (6) moeten de
onderlagen (12) worden bevestigd onder de
klembeugels om een goede
standvastigheid van de takel te verzekeren
(fig. 19). Na de montage moet eerst
tweemaal een nullasttest omhoog en
omlaag alsook een 180° zwenktest naar
links en rechts worden uitgevoerd. Dan
moet de kabeltakel met een steeds groter te
