dommages en résultant ou les blessures de
tout genre, le producteur décline toute
responsabilité et l’opérateur/l’exploitant est
responsable.
Veillez au fait que nos appareils, conformément
au règlement, n’ont pas été conçus pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil venait à être utilisé
professionnellement, artisanalement ou par des
sociétés industrielles, tout comme pour toute
activité équivalente.

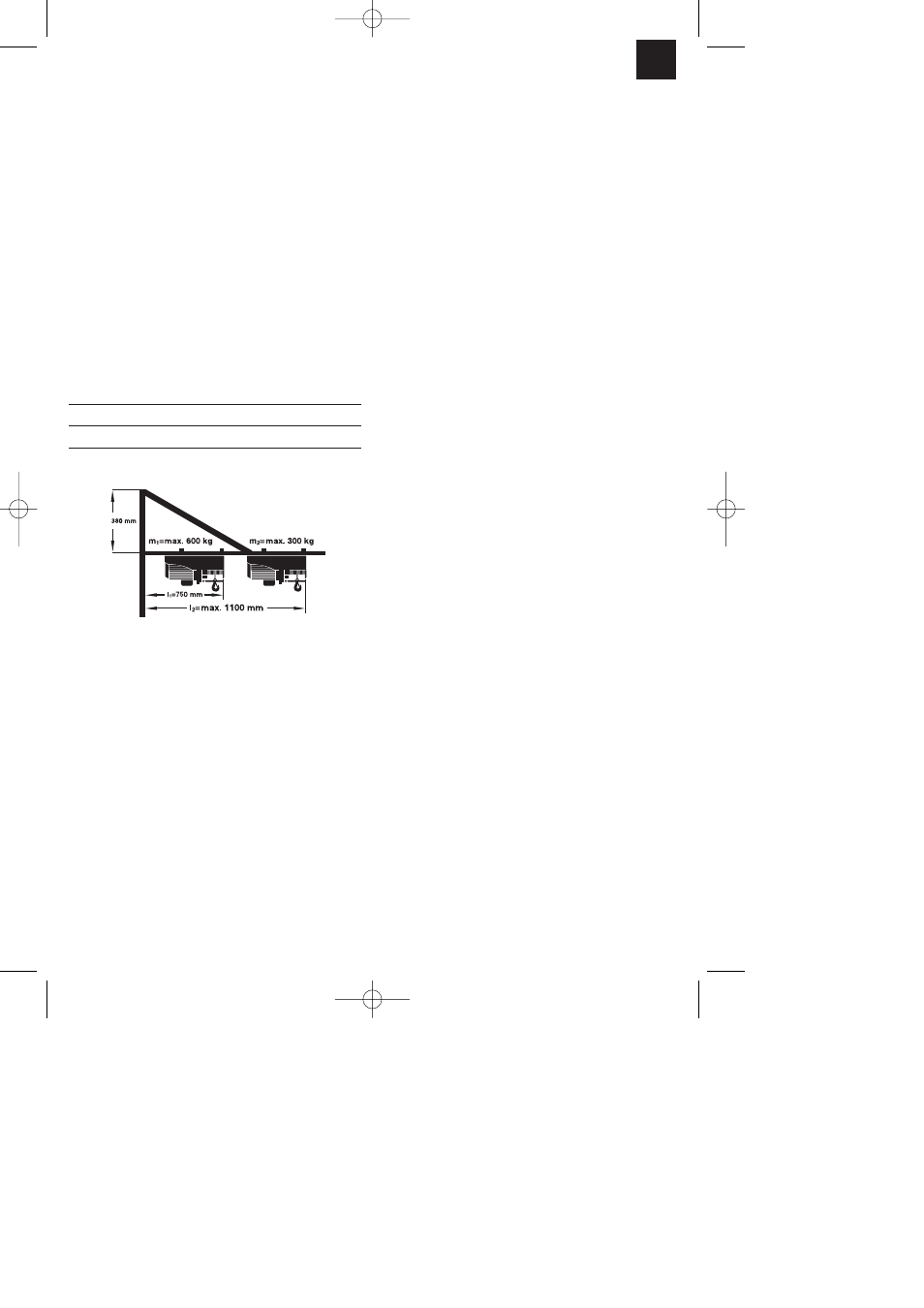

5. Données techniques
Distance de l’axe de la broche au bâti: Charge maxi.:
l1 = 750 mm m1 = 600 kg
l2 = 1100 mm m2 = 300 kg
Zone de pivotement : maxi. 180°
6. Avant la mise en service
Le bras orientable sert de logement pour
une Palan électrique.
Pour la fixation du bras orientable, vous
avez besoin d’une barre en acier ronde d’un
diamètre de Ø 48 mm, l’épaisseur de paroi
ne doit pas être inférieure à 3 mm. Veillez à
ce que l’ancrage de la barre d’acier
supporte bien les forces qui interviennent.
Faites-vous conseiller par un service
technique dûment autorisé.
Cette barre
d’acier n’est pas comprise dans la livraison.
7. Montage
Fixez la manchette de tube (1) (avec grande
cheville de charnière (A)) à l’aide de l’étrier
de retenue pour la manchette de tube (2), la
rondelle (11), la rondelle élastique (10) et
deux écrous hexagonaux (9) sur une barre
d’acier. Avant de serrer les vis
complètement, poussez la manchette de
tube (1) sur la hauteur de travail désirée du
bras orientable (figure 3-5).
Graissez la cheville de charnière (A) avec
une graisse lubrifiante.
Pendez ensuite le bras carré (5) au niveau
de la cheville de charnière (A) et poussez la
goupille fendue (8) à travers le trou dans la
cheville de charnière (A) (figure 6-7).
Ensuite, pliez les deux branches de la
goupille (8) en les écartant de façon que la
goupille fendue (8) ne puisse pas
s’échapper du perçage. (Figure 8)
Fixez à présent la manchette de tube (3)
(avec petite cheville de charnière (B))
comme la manchette de tube (1) au-dessus
du bras carré à la barre d’acier. Réglez la
hauteur de la manchette de tube supérieure
(3) de telle sorte que l’écart H entre les deux
manchettes de tube (1/3) soit exactement
de 380 mm.
Pendez à présent le bras support (4) avec le
grand perçage sur la cheville de charnière
(B) de la manchette de tube (3). Poussez la
goupille fendue (7) dans le perçage de la
cheville de charnière (B) et pliez les deux
branches de la goupille (7) en les écartant
de façon que la goupille fendue (7) ne
puisse pas glisser hors du perçage (fig. 9-
10).
Resserrez à présent complètement les vis
des manchettes de tube. Le couple de
vissage des écrous (9) doit s’élever à 45
Nm.
Enfilez la partie sans perçage du tube de
rallonge (6) dans le bras carré (5) (figure
11). Veillez à ce que le perçage (C) soit en
dehors, comme illustré sur la figure 12.
Raccordez le bras-support (4) avec le bras
carré (5) au tube de rallonge (6) en
enfichant la vis à tête hexagonale (17) dans
