Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.

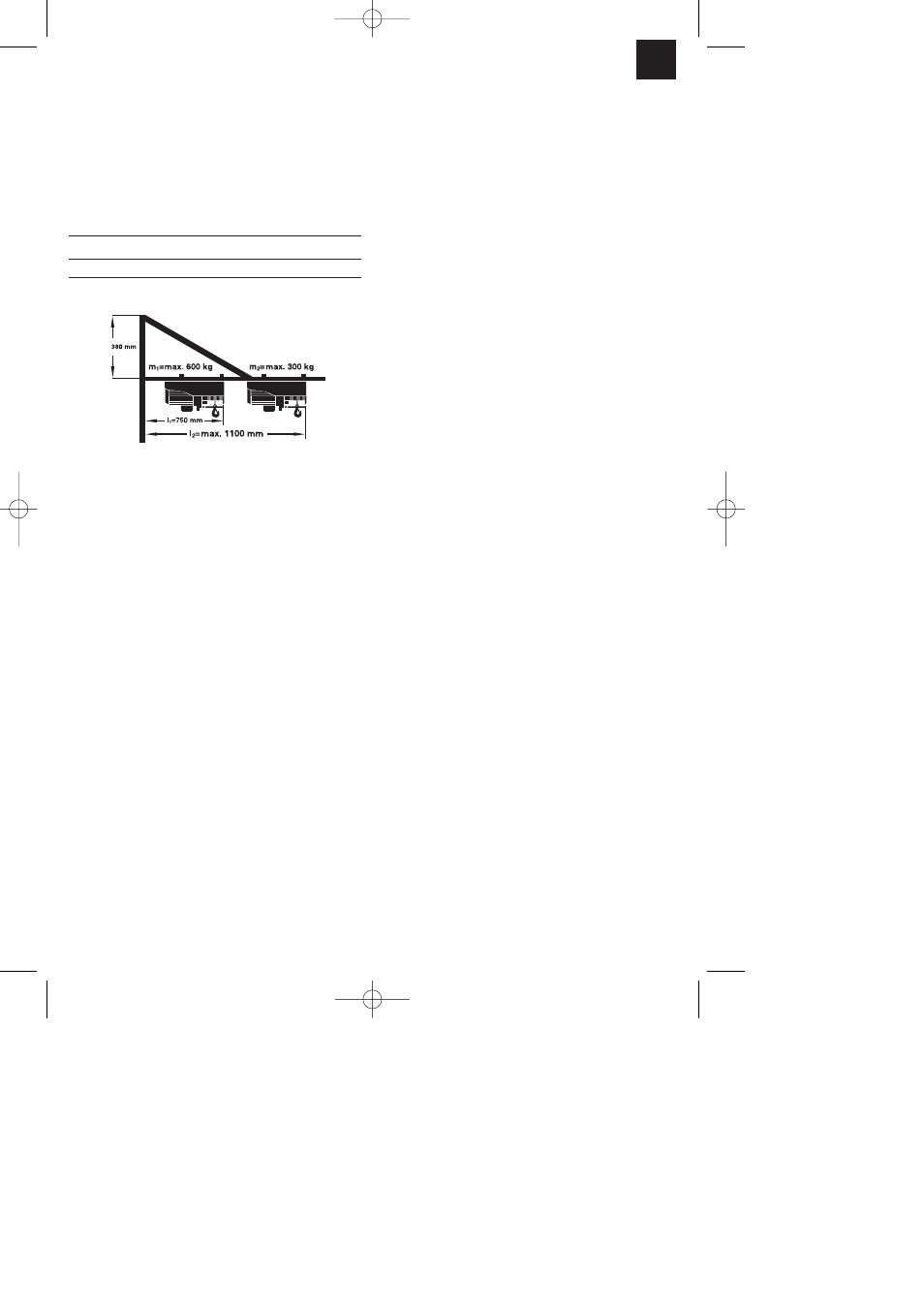

5. Technische Daten
Ausladung: max. Last:
l
1
= 750 mm m
1
= 600 kg
l
2
= 1100 mm m
2
= 300 kg
Schwenkbereich: max. 180°
6. Vor Inbetriebnahme
Der Schwenkarm dient als Aufnahme für
einen Seilhebezug.
Zur Befestigung des Schwenkarms
benötigen Sie eine runde Stahlstange mit
einem Durchmesser von Ø 48 mm, die
Wandstärke darf nicht kleiner als 3 mm
sein. Achten Sie darauf, dass die
Verankerung der Stahlstange die
auftretenden Kräfte aushält. Lassen Sie
sich von einer autorisierten Fachstelle
beraten. Diese Stahlstange ist nicht im
Lieferumfang enthalten.
7. Montage
Befestigen Sie die Rohrmanschette (1) (mit
großem Scharnierstift (A)) mittels dem
Haltebügel für die Rohrmanschette (2),
Unterlegscheiben (11), Federscheiben (10)
und zweier Sechskantmuttern (9) an einer
Stahlstange. Bevor Sie die Schrauben
festziehen, schieben Sie die
Rohrmanschetten (1) auf die gewünschte
Arbeitshöhe des Schwenkarms (Bild 3-5).
Fetten Sie den Scharnierstift (A) mit
Schmierfett ein.
Hängen Sie dann den Vierkantausleger (5)
an den Scharnierstift (A) und schieben Sie
den Splint (8) durch das Loch im
Scharnierstift (A) (Bild 6-7).
Anschließend biegen Sie die beiden
Schenkel des Splintes (8) auseinander, so
dass der Splint (8) nicht aus der Bohrung
herausrutschen kann. (Bild 8)
Nun befestigen Sie die Rohrmanschette (3)
(mit kleinem Scharnierstift(B)) analog wie
die Rohrmanschette (1) oberhalb des
Vierkantauslegers an der Stahlstange.
Richten Sie dabei die Höhe der oberen
Rohrmanschette (3) so aus, dass der
Abstand H zwischen den beiden
Rohrmanschetten (1/3) genau 380 mm
beträgt.
Hängen Sie nun den Stützarm (4) mit der
größeren Bohrung am Scharnierstift (B) der
Rohrmanschette (3) ein. Schieben Sie den
Splint (7) in die Bohrung des
Scharnierstiftes (B) und biegen Sie die
beiden Schenkels des Splintes (7)
auseinander, so dass der Splint (7) nicht
aus der Bohrung herausrutschen kann (Bild
9-10).
Ziehen Sie jetzt die Schrauben der
Rohrmanschetten fest. Das
Verschraubungsdrehmoment der Muttern
(9) muss 45 Nm. betragen.
Schieben Sie das Verlängerungsrohr (6)
mit der Seite ohne Bohrung in den
Vierkantausleger (5) (Bild 11). Achten Sie
darauf, dass die Bohrung (C), wie in
Abbildung 12 zu sehen, außen ist.
Verbinden Sie den Stützarm (4) mit dem
Vierkantausleger (5) und dem Ver-
längerungsrohr (6), indem Sie die
Sechskantschraube (17) durch die
übereinanderliegenden Bohrungen
stecken, eine Unterlegscheibe (20) und die
Federscheibe (19) über die Schraube (17)
schieben und mit einer Sechskantmutter
(18) festziehen (Bild 12-14).
Am Ende des Verlängerungsrohres wird
eine Schraube (16) montiert, um das
Heruntergleiten des Seilhebezugs zu
