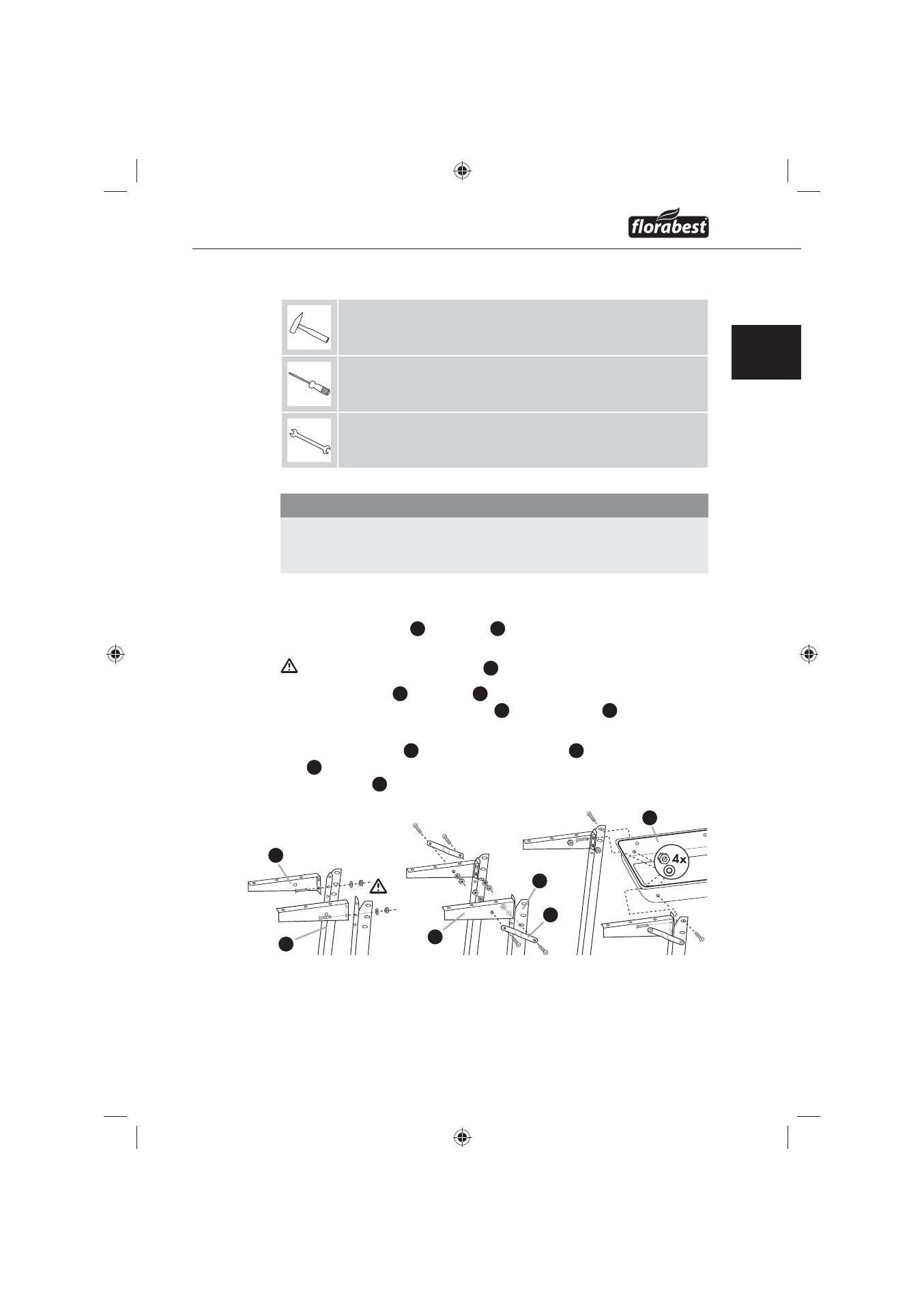

Asennus
FGW 84 A1
FI
Tarvittava asennusmateriaali
Vasara
Ruuvimeisseli
Kiintoavain avainväli 8 mm, avainväli 13 mm
HUOMIO
Ruuvien kantojen tulisi turvallisuuden vuoksi osoittaa aina ulospäin, jotta
►
vältettäisiin loukkaantumiset. Kiristä vasta asennuksen loputtua kaikki
ruuviliitokset, muuten materiaali saattaa jännittyä väärin.
Vaihe 1
Liitä tasonpidikkeet
♦
15
pyörätukiin
14
aluslevyillä Ø5.4, M5x10-ruuveilla ja
M5-muttereilla.
Varmista, että vain tasonpidikkeen
15
alempaa reikää käytetään ruuvaukseen.
Liitä vahviketuet
♦
16
pyörätukiin
14
aluslevyillä Ø5.4, M5x10-ruuveilla ja
M5-muttereilla. Kiinnitä vahviketuet
16
tasonpidikkeisiin
15
aluslevyillä
Ø5.4, M5x10-ruuveilla ja M5-muttereilla.
Asenna pyörätuet
♦
14
ja asennetut tasonpidikkeet
15
vasemmalle hiiliastiaan
6
aluslevyillä Ø5.4, 2 M5x12-ruuveilla ja M5-muttereilla. Tähän tarvitaan
pyörätukien
14
ylempi reikä.
15
15
14
14
16
6
