30
Montering
FGW 84 A1
SE

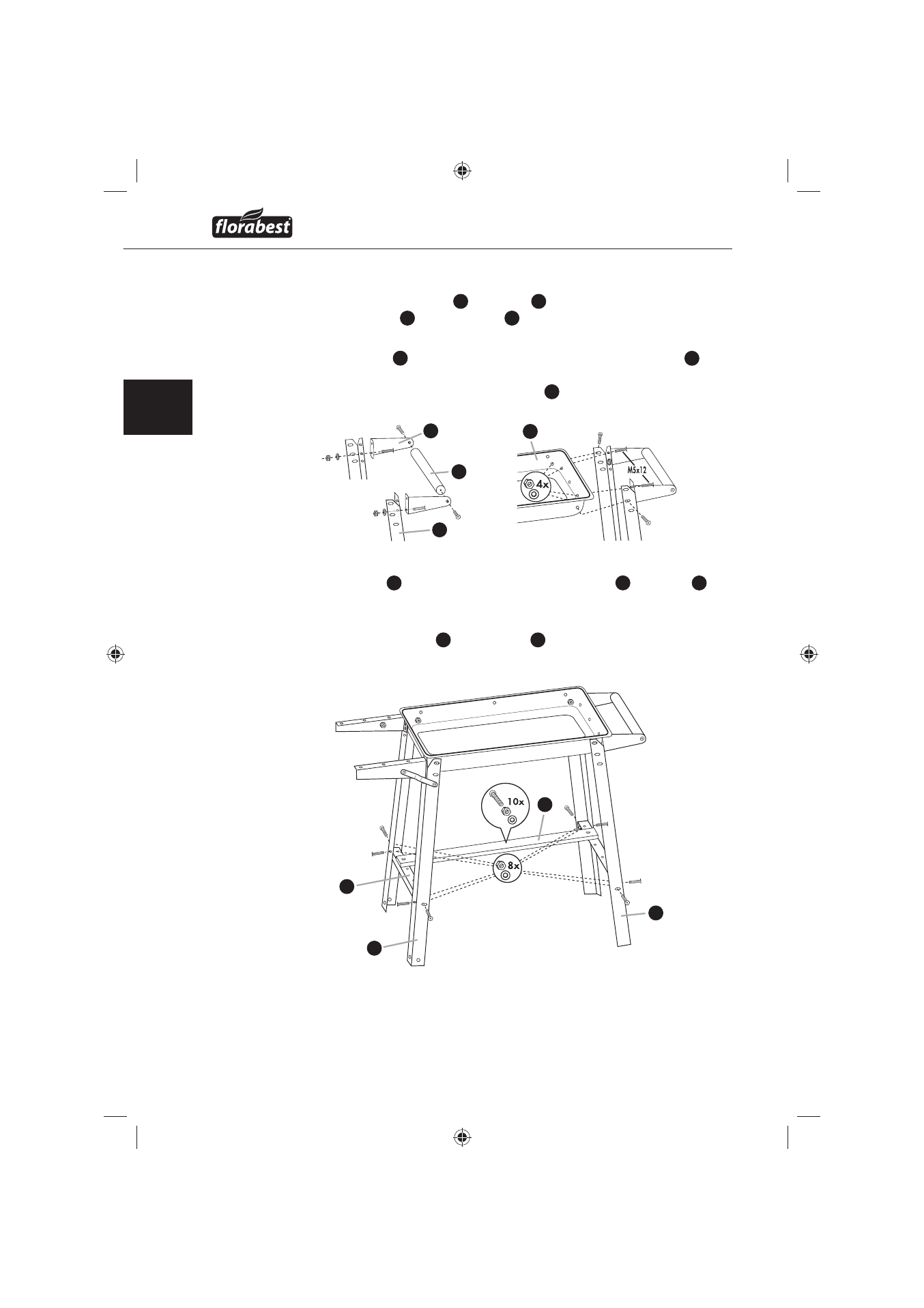

Steg 2
Montera handtagshållarna
♦
8
och benen
9
så som beskrivs i steg 1.
Fixera handtaget
7
mellan hållarna
8
och skruva fast det med Ø4x10
träskruvar.
Montera benen
♦
9
med monterat handtag till höger på eldningsskålen
6
med M5 x 12 skruvar, mellanläggsbrickor Ø5.4, M5 x 10 skruvar och
M5 muttrar. Använd det övre hålet på benet
9
.
M5x10
M5x10
Steg 3
Sätt tvärstagen
♦
10
med de 5 hålen uppåt mellan hjulbenen
14
och benen
9
.
Skruva fast med hjälp av mellanläggsbrickor Ø5.4, M5x10 skruvar och M5
muttrar.
Fixera de fem brädorna
♦
11
på tvärstagen
10
. Skruva fast med mellanläggs-
brickor Ø5.4, M5x12 skruvar och M5 muttrar.
8
7
9
6
10
14
11
9
