Asennus
FGW 84 A1
FI

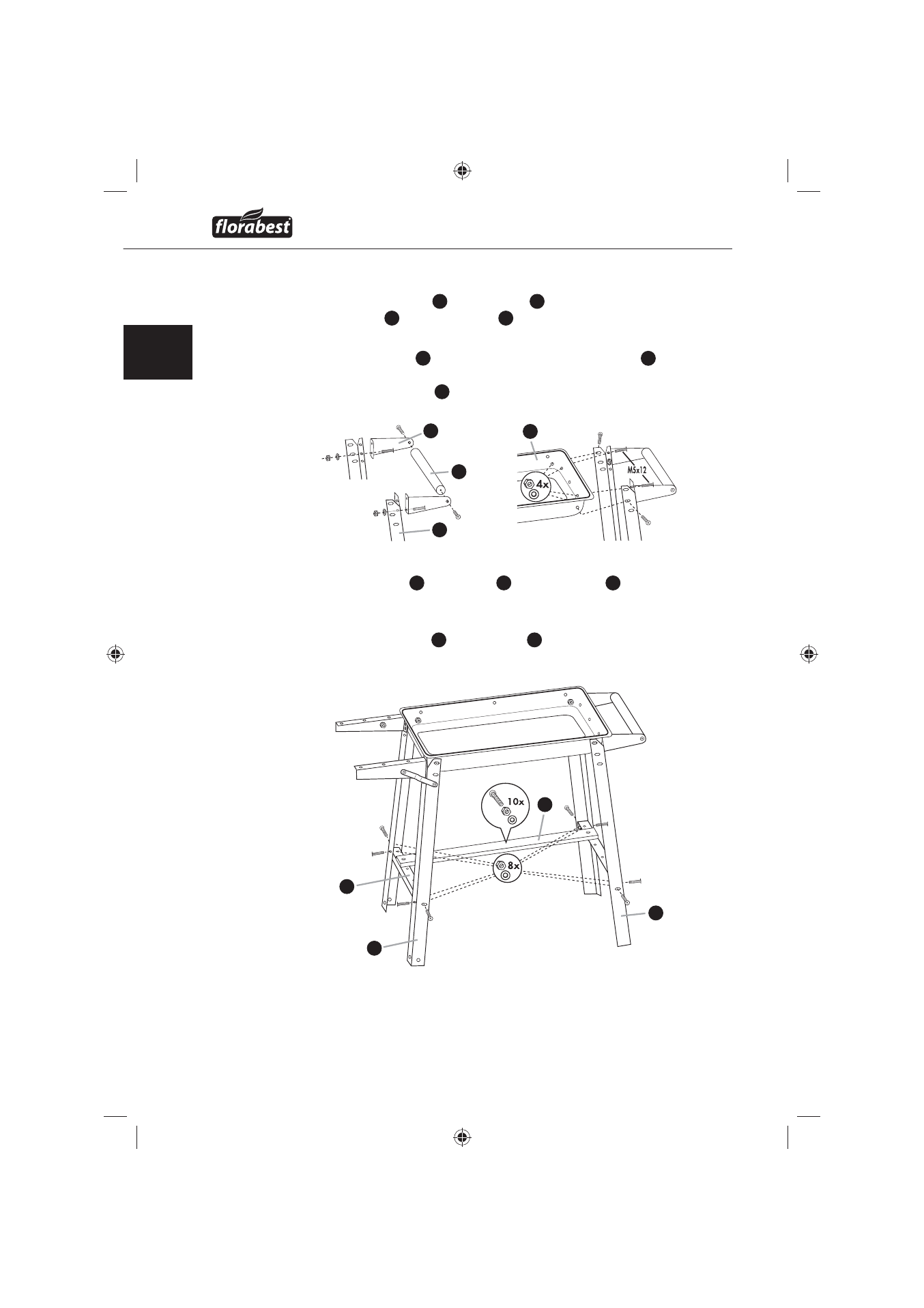

Vaihe 2
Asenna kahvapidikkeet ♦ 8 ja seisontatuet 9 vaiheessa 1 kuvatulla tavalla.
Kiinnitä kahva 7 kahvapidikkeiden 8 väliin ja ruuvaa ne kiinni Ø4x10
puuruuveilla.
Asenna seisontatuet ♦ 9 ja asennettu kahva oikealle hiiliastiaan 6 M5 x 12
-ruuveilla, aluslevyillä Ø5.4, M5 x 10 -ruuveilla ja M5-muttereilla. Tähän
tarvitaan seisontatukien
9 ylempi reikä.
M5x10
M5x10
Vaihe 3
Aseta poikittaistuet ♦ 10 , pyörätukien 14 ja seisontatukien 9 väliin 5 reikää
ylöspäin. Ruuvaa ne kiinni aluslevyillä Ø 5,4, M5x10 -ruuveilla ja M5-
muttereilla.
Kiinnitä viisi tasolautaa ♦ 11 poikittaistukiin 10 . Ruuvaa ne kiinni aluslevyillä
Ø5.4, M5x12-ruuveilla ja M5-muttereilla.
