Samling
FGW 84 A1
DK
Nødvendigt materiale til samling
Hammer
Stjerneskruetrækker
Gaff elnøgle SW 8 mm, SW 13 mm
OBS
Skruehovederne skal altid pege udad, så der ikke er fare for at komme
►
til skade. Stram først skruerne, når monteringen er afsluttet, da der ellers
opstår spændinger i materialet.

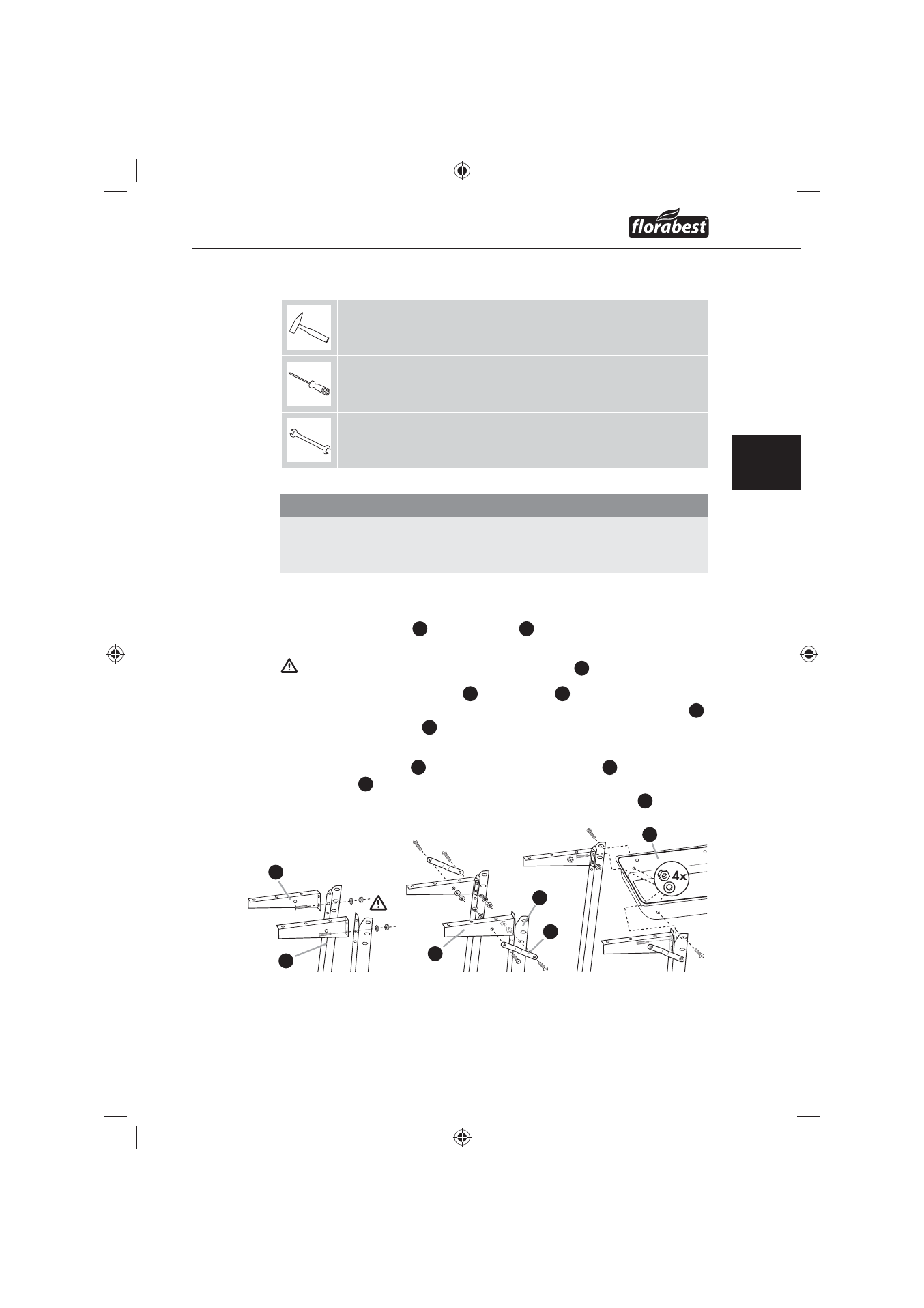

Trin 1
Saml bordholderne
♦
15
med hjulstiverne
14
ved hjælp af underlagsskiverne
Ø5.4, M5x10-skruerne og M5-møtrikkerne.
Bemærk, at kun det nederste hul på bordholderen
15
bruges til fastskruning.
Fastgør forstærkningsstiverne
♦
16
til hjulstiverne
14
med underlagsskiverne
Ø5.4, M5x10-skruerne og M5-møtrikkerne. Fastgør forstærkningsstiverne
16
til underlagsholderne
15
med underlagsskiverne Ø5.4, M5x10-skruerne og
M5-møtrikkerne.
Montér hjulstiverne
♦
14
med de monterede bordholdere
15
til venstre på
kulskålen
6
med underlagsskiverne Ø5.4, 2 M5x12-skruerne, 2 M5x10-
skruer og M5-møtrikkerne. Brug det øverste hul på hjulstiverne
14
hertil.
15
15
14
14
16
6
